Опора вала SK16 сделана из дюралюминия, благодаря чему имеет легкий вес и высокую прочность. Опора надежно фиксирует вал параллельно опорной плоскости и обеспечивает высокую точность и скорость его работы. Крепится к основанию с помощью лапок на корпусе. Держатель вала крепится к монтажной поверхности двумя винтами со стандартной резьбой. Для фиксации вала на опоре имеется винтовое соединение.Опора вала SK16 сделана из дюралюминия, благодаря чему имеет легкий вес и высокую прочность. Опора надежно фиксирует вал параллельно опорной плоскости и обеспечивает высокую точность и скорость его работы. Крепится к основанию с помощью лапок на корпусе. Держатель вала крепится к монтажной поверхности двумя винтами со стандартной резьбой. Для фиксации вала на опоре имеется винтовое соединение.
| Характеристики | |
| Артикул | SK16TECHNIX |
| Вес, кг | 0.04 |
| Внутренний диаметр d, мм | 16 |
| Высота H, мм | 44 |
| Выступ масленки за пределы G, мм | 8 |
| Глубина расточки под головку крепёжного винта h, мм | 27 |
| Диаметр крепежного отверстия S, мм | 5,5 |
| Длина L, мм | 16 |
| Материал | алюминий |
| Межцентровое расстояние отверстий под крепёжный винт P, мм | 25 |
| Серия | SK |
| Установочный винт | M5 |

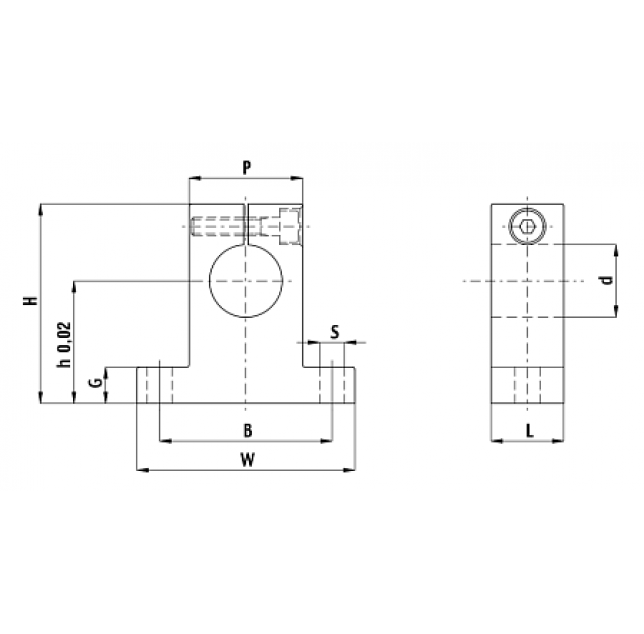

| Чертеж | |
| Ширина W, мм | 48 |
