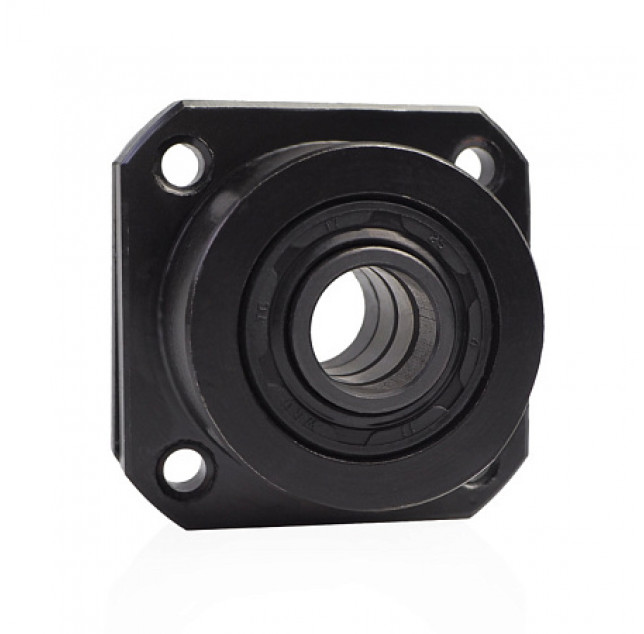

Опора ШВП FK15 гнездового типа FK имеет прецизионный стальной корпус. Служит для фиксации приводного винта. Характеризуется наличием фланца, жесткой фиксацией, использованием шариковых радиально-упорных подшипников.
| Характеристики | |
| Артикул | FK15TECHNIX |
| Вес, кг | 0,40 |
| Внутренний диаметр d1, мм | 15 |
| Высота отверстия под шляпку крепежа X, мм | 5,5 |
| Высота фрезрованной части юбки монтажной площадки T, мм | 22 |
| Диаметр корпуса (по диагонали) A, мм | 63 |
| Диаметр крепежного отверстия Z, мм | 6 |
| Диаметр отверстия под шляпку крепежа Y, мм | 9,5 |
| Диаметр расположения крежных отверстий PCD, мм | 50 |
| Диаметр фланца Dg6, мм | 40 |
| Длина монтажной площадки L1, мм | 10 |
| Подшипник | 7002А |
| Размер фиксирующей гайки M | M15x1 |
| Расстояние от края корпуса до края фиксатора L1, мм | 10 |
| Расстояние от края корпуса до края фиксатора L2, мм | 12 |
| Расстояние от края фиксатора до края подшипника E, мм | 36 |
| Серия | FK |
| Способ крепления | стационарный |
| Установочный винт | M4 |

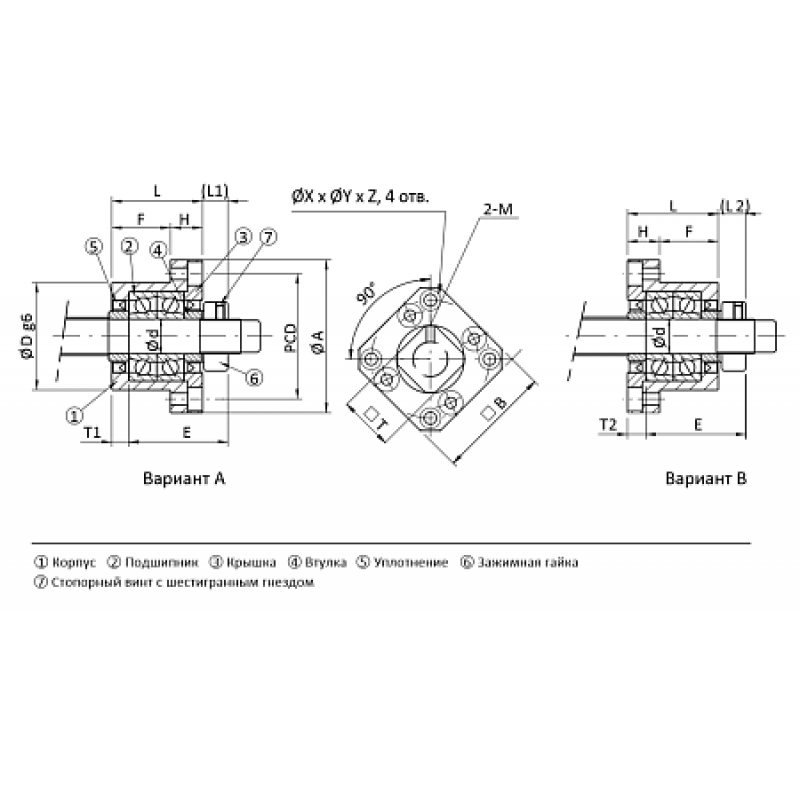

| Чертеж | |
| Ширина L, мм | 32 |
| Ширина крепежной площадки H, мм | 15 |
| Ширина ограничительного кольца T1, мм | 6 |
| Ширина ограничительного кольца T2, мм | 8 |
| Ширина фланца F, мм | 17 |
