Опора ШВП BK30 TECHNIX

Кол-во - OR -

Опора ШВП BK30 гнездового типа BK имеет прецизионный стальной корпус. Служит для фиксации приводного винта. Предназначена для жесткой фиксации ШВП.

Характеристики
b, мм	64
L2, мм	61
X, мм	14
Y, мм	20
Артикул	BK30TECHNIX
Высота H, мм	89
Высота фрезрованной части юбки монтажной площадки T, мм	40
Глубина расточки под головку крепёжного винта h, мм	51
Длина L, мм	45
Длина монтажной площадки L1, мм	14
Зазор от низа каретки до низа рельс (в сборе) H1, мм	78
Межцентровое расстояние отверстий под крепёжный винт P, мм	102
Подшипник	7206А
Расстояние от торца рельса до первого монтажного отверстия E1 E2	33
Установочный винт	M6

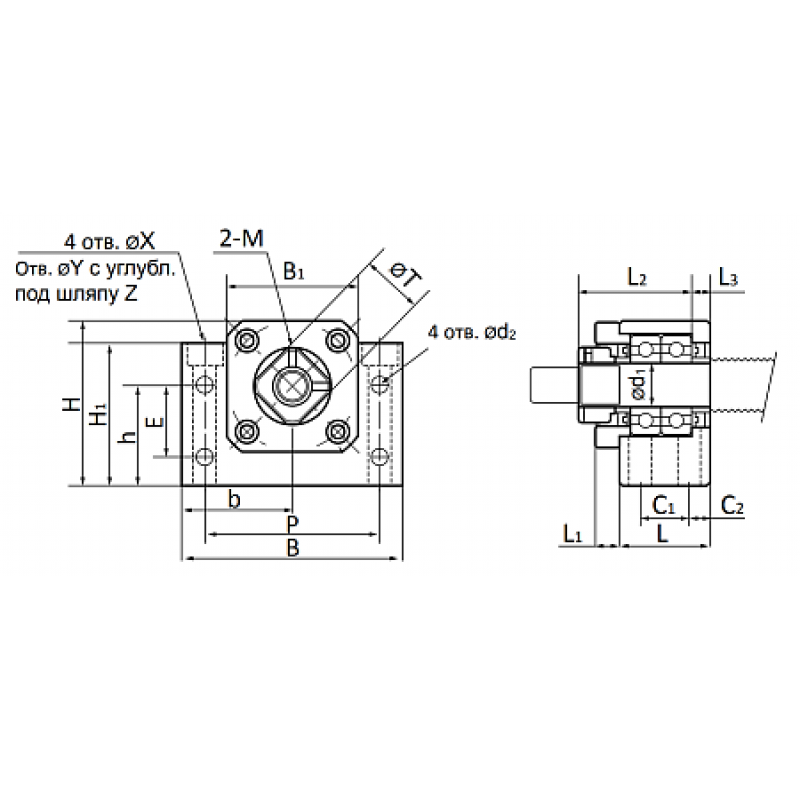

Чертеж
