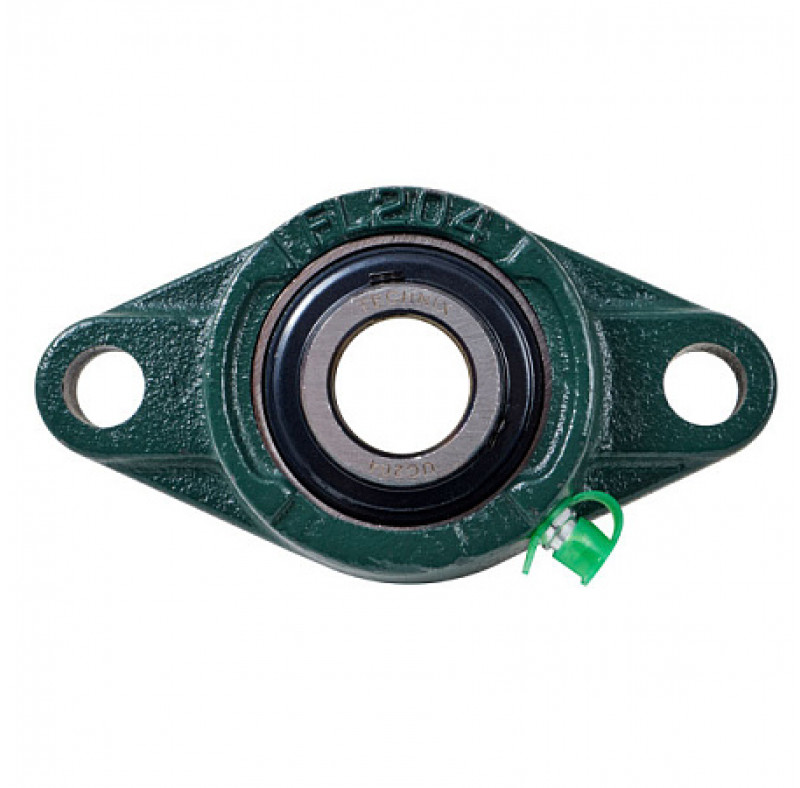

Узел подшипниковый UCFL-204 состоит из ромбовидного корпуса FL204 и подшипника UC204 с удлинённым кольцом. Данные узлы устанавливаются вертикально и крепятся с помощью двух болтов. Крепление на вал происходит с помощью двух стопорных винтов. Через специальное устройство – нипель – можно производить смазку. Рекомендованы к применению в узлах машин или конвейерных лент.
| Характеристики | |
| Аналог ASAHI | UCFL204 |
| Аналог FAFNIR | RCJTC204 |
| Аналог FAG | FL56205204 |
| Аналог FYH | UCFL204 |
| Аналог INA | RCJTY204 |
| Аналог NSK | UCFL204 |
| Аналог NTN | UCFL204 |
| Аналог RHP | SFT204 |
| Аналог SEAL | SFT204 |
| Аналог SKF | FYTB-TF204/UCFL204 |
| Артикул | UCFL204LIGHTTECHNIX |
| Вес, кг | 0,41 |
| Внутренний диаметр d, мм | 20 |
| Внутренняя глубина подшипника Bi, мм | 31,0 |
| Высота корпуса l, мм | 25,5 |
| Высота крепежной площадки g, мм | 11 |
| Длина корпуса a, мм | 113 |
| Допустимая динамическая нагрузка C, N | 12160 |
| Допустимая статическая нагрузка Co, N | 6318 |
| Крепежный винт | М10 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 90 |
| Общая высота подшипникового узла z, мм | 33,3 |
| Применяемый корпус | FL |
| Применяемый подшипник | UC |
| Размер от края подшипника до середины шарика n, мм | 12,7 |
| Размер от нижнего края корпуса до середины шарика i, мм | 15 |
| Серия | UCFL |

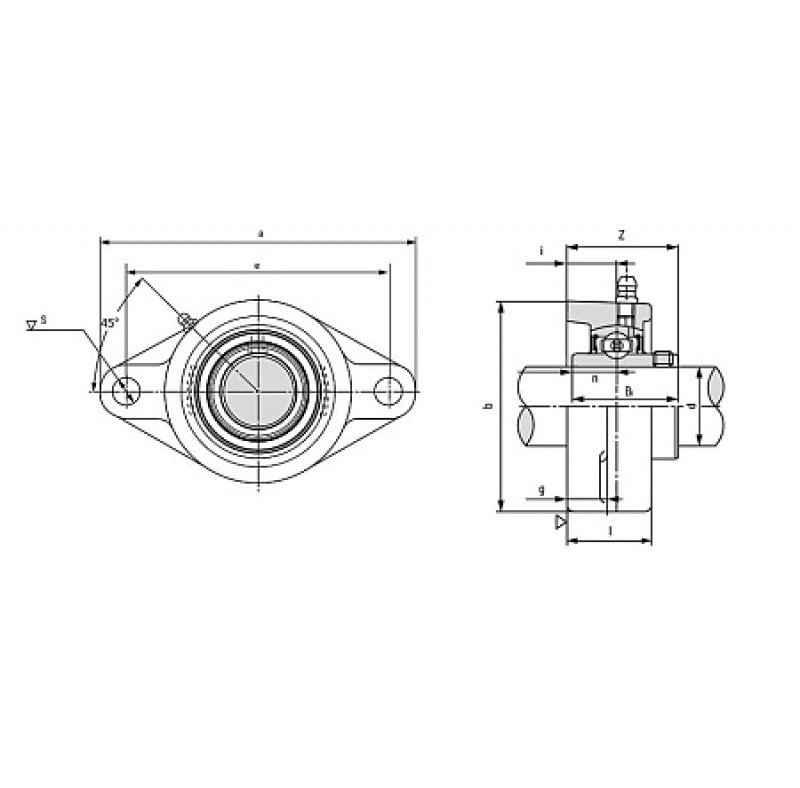

| Чертеж | |
| Ширина корпуса b, мм | 60 |
