Подшипниковый узел UCFC-210 состоит из фланцевого корпуса круглой формы FС210 и подшипника UC210. Для узлов UCFC характерно использование круглой фланцевой гильзы. Для крепления корпуса к основанию используют четыре винта. Вал закрепляют при помощи двух стопорных винтов на удлинённой части радиального подшипника. Чаще всего используются в барабанных частях механизмов. Через специальное устройство – нипель – можно производить смазку. Корпус чугунный, подшипник стальной.
Подшипниковый узел UCFC-210 состоит из фланцевого корпуса круглой формы FС210 и подшипника UC210. Для узлов UCFC характерно использование круглой фланцевой гильзы. Для крепления корпуса к основанию используют четыре винта. Вал закрепляют при помощи двух стопорных винтов на удлинённой части радиального подшипника. Чаще всего используются в барабанных частях механизмов. Через специальное устройство – нипель – можно производить смазку. Корпус чугунный, подшипник стальной.
Подшипниковый узел UCFC-210 состоит из фланцевого корпуса круглой формы FС210 и подшипника UC210. Для узлов UCFC характерно использование круглой фланцевой гильзы. Для крепления корпуса к основанию используют четыре винта. Вал закрепляют при помощи двух стопорных винтов на удлинённой части радиального подшипника. Чаще всего используются в барабанных частях механизмов. Через специальное устройство – нипель – можно производить смазку. Корпус чугунный, подшипник стальной.
| Характеристики | |
| Аналог ASAHI | UCFC210 |
| Аналог FAG | FC56200210 |
| Аналог FYH | UCFC210 |
| Аналог INA | RMEY210 |
| Аналог NSK | UCFC210 |
| Аналог NTN | UCFC210 |
| Аналог RHP | FC210 |
| Аналог SEAL | UCFC210 |
| Аналог SKF | FYC-TF/FYGF-TF210/UCFC210 |
| Артикул | UCFC210TECHNIX |
| Вес, кг | 2,9 |
| Внутренний диаметр d, мм | 50 |
| Внутренняя глубина подшипника Bi, мм | 51,6 |
| Высота корпуса l, мм | 40 |
| Высота крепежной площадки k, мм | 14 |
| Глубина посадки корпуса j, мм | 12 |
| Диаметр корпуса a, мм | 165 |
| Диаметр расположения крепёжных отверстий p, мм | 138 |
| Допустимая динамическая нагрузка C, N | 33345 |
| Допустимая статическая нагрузка Co, N | 22135 |
| Крепежный винт | М14 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 97,6 |
| Применяемый корпус | FC |
| Применяемый подшипник | UC |
| Размер от края подшипника до середины шарика n, мм | 19,0 |
| Размер от нижнего края корпуса до середины шарика i, мм | 10 |
| Размер от низа монтажной площадки до верха подшипника z, мм | 42,6 |
| Серия | UCFС |

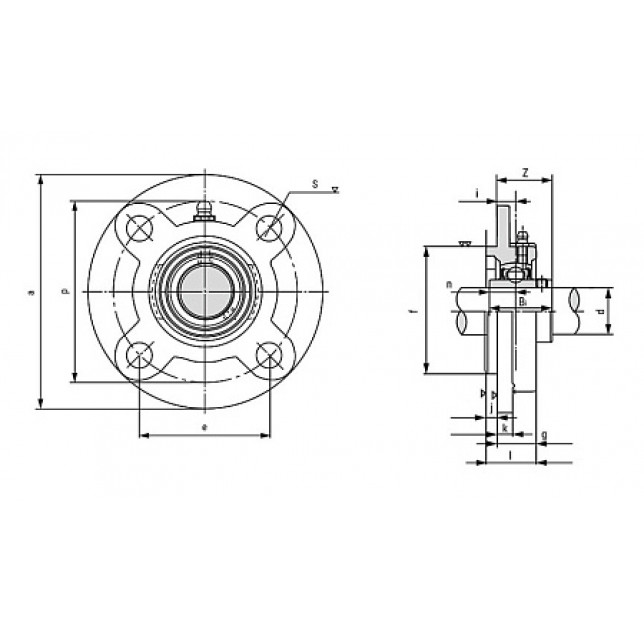

| Чертеж | |
