Подшипниковый узел UCFC-209 состоит из фланцевого корпуса круглой формы FС209 и подшипника UC209. Для узлов UCFC характерно использование круглой фланцевой гильзы. Для крепления корпуса к основанию используют четыре винта. Вал закрепляют при помощи двух стопорных винтов на удлинённой части радиального подшипника. Чаще всего используются в барабанных частях механизмов. Через специальное устройство – нипель – можно производить смазку. Корпус чугунный, подшипник стальной.
| Характеристики | |
| Аналог ASAHI | UCFC209 |
| Аналог FAG | FC56200209 |
| Аналог FYH | UCFC209 |
| Аналог INA | RMEY209 |
| Аналог NSK | UCFC209 |
| Аналог NTN | UCFC209 |
| Аналог RHP | FC209 |
| Аналог SEAL | UCFC209 |
| Аналог SKF | FYC-TF/FYGF-TF209/UCFC209 |
| Артикул | UCFC209TECHNIX |
| Вес, кг | 2,68 |
| Внутренний диаметр d, мм | 45 |
| Внутренняя глубина подшипника Bi, мм | 49,2 |
| Высота корпуса l, мм | 38 |
| Высота крепежной площадки k, мм | 14 |
| Глубина посадки корпуса j, мм | 12 |
| Диаметр корпуса a, мм | 160 |
| Диаметр расположения крепёжных отверстий p, мм | 132 |
| Допустимая динамическая нагрузка C, N | 32395 |
| Допустимая статическая нагрузка Co, N | 20235 |
| Крепежный винт | М14 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 93,3 |
| Применяемый корпус | FC |
| Применяемый подшипник | UC |
| Размер от края подшипника до середины шарика n, мм | 19,0 |
| Размер от нижнего края корпуса до середины шарика i, мм | 10 |
| Размер от низа монтажной площадки до верха подшипника z, мм | 40,2 |
| Серия | UCFС |

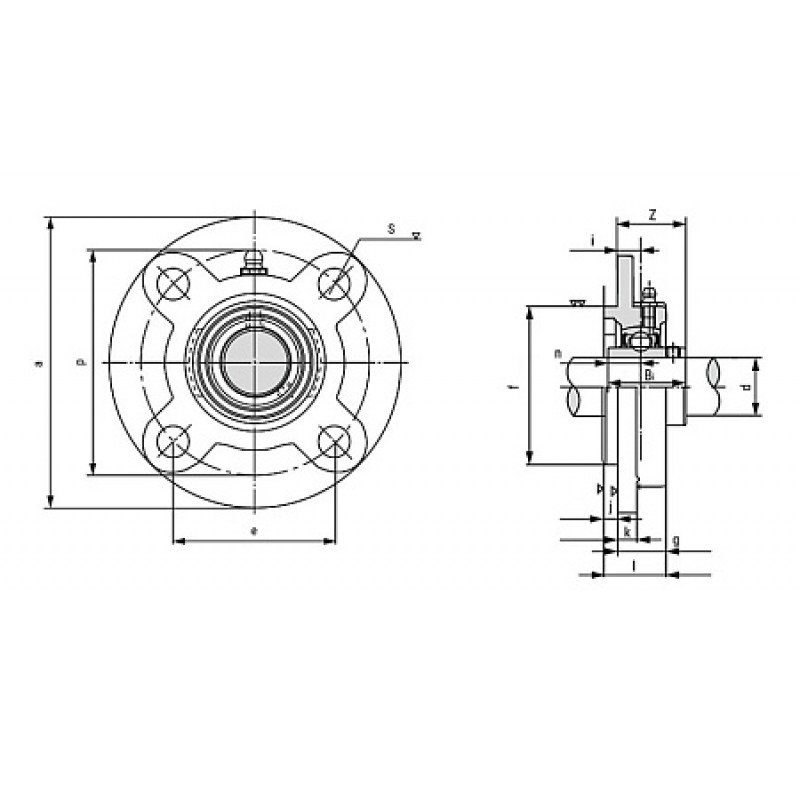

| Чертеж | |
