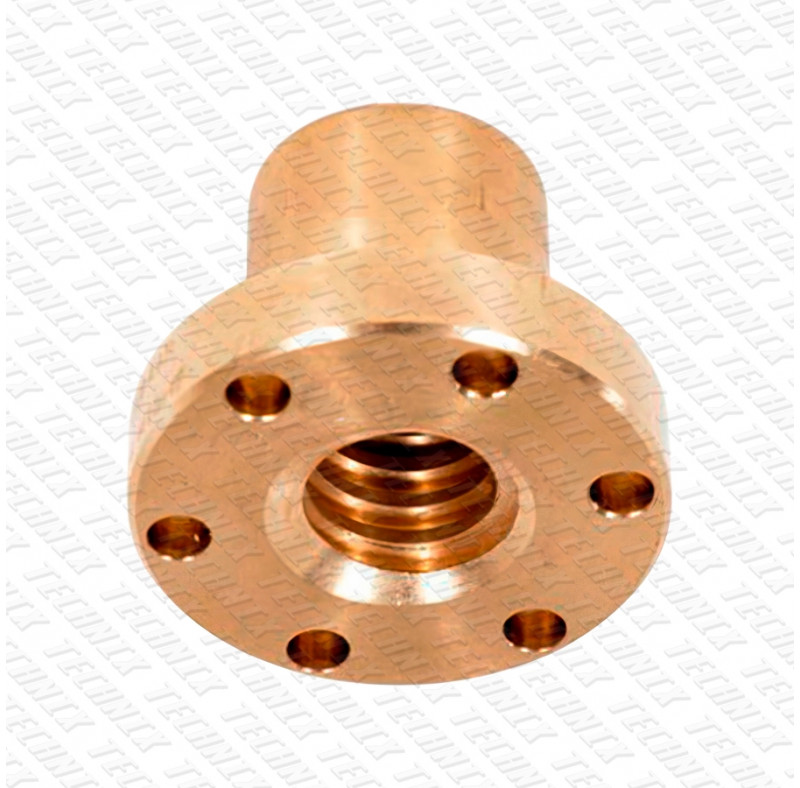

Гайка трапецеидальная с фланцем латунь BFM 24-5-G (диаметр 24 мм, шаг 5 мм) левая резьба TECHNIX PRO
- Производитель:TECHNIX
- Код Товара: 6317
- Наличие: В наличии
-
900р.
BFM 24-5-G TECHNIX PRO относится к трапецеидальным гайкам серии BFM (HPB59-1). Исполнение рассчитано на винт 24×5 мм с левой резьбой; материал гайки — латунь.
Фланцевое исполнение предусмотрено конструкцией модели; посадочный диаметр составляет 32 мм. Гайка может использоваться в составе линейных приводов и других механизмов, предусмотренных для данного типоразмера.
Основные характеристики
- Серия / модель: BFM 24-5-G
- Типоразмер: 24×5 мм
- Шаг резьбы: 5 мм
- Направление резьбы: левое
- Материал: латунь
- Форма: фланцевая
- Фланец: есть
- Длина: 44 мм
- Основной наружный размер: 55 мм
- Поверхность контакта: 1040 мм²
- Точность исполнения резьбы: h4/e7
- Производитель: TECHNIX PRO
- Страна производства: РФ (Россия)
Перед заказом рекомендуется проверить совместимость с винтом по типоразмеру, шагу и направлению резьбы, а также сверить габаритные размеры с посадочным местом.
| Характеристики | |
| Внешний диаметр фланца D2, мм | 55 |
| Внутренний диаметр d (TR), мм | 24 |
| Диаметр крепежных отверстий d, мм | 7 |
| Диаметр расположения крепежных отверстий D3, мм | 45 |
| Длина L, мм | 44 |
| Длина фланца L2, мм | 12 |
| Материал | латунь |
| Направление резьбы | левое |
| Поверхность контакта, мм2 | 1040 |
| Посадочный диаметр D1, мм | 32 |
| Производитель | TECHNIX PRO |
| Серия | BFM (HPB59-1) |
| Страна производства | РФ (Россия) |
| Сфера применения | линейные приводы, подъёмные механизмы, прессы и гидравлические системы, робототехника, станкостроение |
| Типоразмер | 24x5 |
| Точность исполнения резьбы | h4/e7 |
| Фланец | есть |
| Форма | фланцевая |
| Шаг резьбы, мм | 5 |
