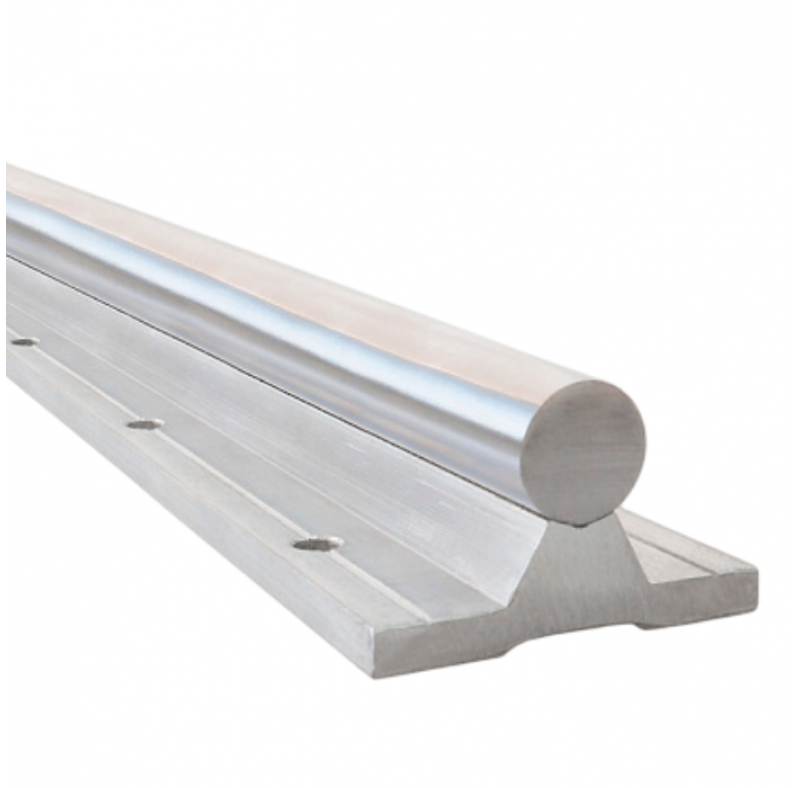

Вал с опорой TBR16 прецизионный относится к прецизионным валам и используется как направляющий элемент в механизмах поступательного перемещения. Диаметр — 16 мм; исполнение — С опорой; материал — сталь S45C; покрытие — хром.
Для корректной работы линейного узла необходимо сверить основные размеры вала и допуски с параметрами подшипников, втулок и опор.
Основные характеристики
- Серия: TBR
- Диаметр вала: 16 мм
- Тип вала: С опорой
- Материал: сталь S45C
- Покрытие: хром
- Вес: 1.1 кг
- Производитель: TECHNIX
Для выбора подходящей модификации сравните размеры и точностные параметры с технической документацией оборудования.
| Характеристики | |
| Вес, кг | 1.1 |
| Высота H, мм | 15 |
| Высота до центра оси h, мм | 22.1 |
| Высота опоры H, мм | 15,0 |
| Высота основания опоры T, мм | 6 |
| Глубина посадки под головку винта I, мм | 5.4 |
| Диаметр вала, мм | 16 |
| Крепеж S2 d1 x d2 x i, мм | 5.5 x 9.5 x 5.4 |
| Крепежный винт S2 | M5 |
| Материал | сталь S45C |
| Материал опоры | алюминий |
| Межцентровое расстояние крепления C, мм | 37 |
| Межцентровое расстояние отверстий под крепёжный винт P, мм | 150 |
| Покрытие | хром |
| Производитель | TECHNIX |
| Расстояние от края до центра крепежного отверстия N, мм | 20 |
| Серия | TBR |
| Тип вала | С опорой |
| Установочный размер S1, мм | 5.5 |
| Шаг P, мм | 150 |
| Ширина опоры B, мм | 50 |
