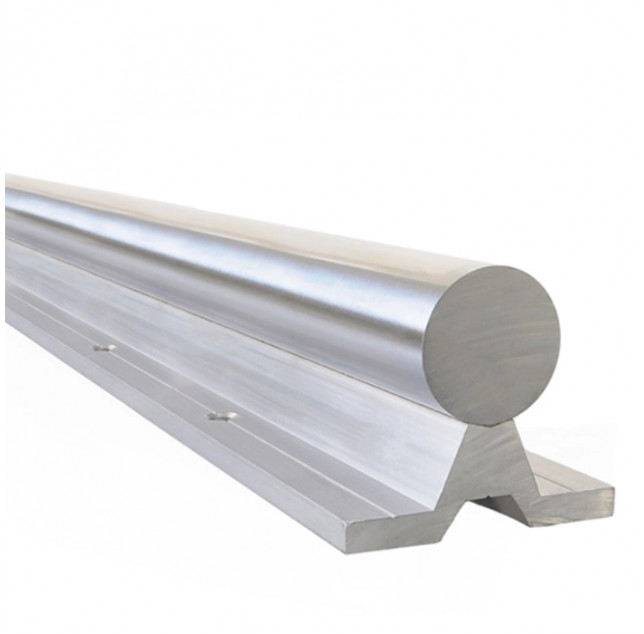

Вал с опорой SBR25C прецизионный — прецизионный вал для систем линейного перемещения и других механизмов, где важны точная геометрия и стабильное движение. Диаметр — 25 мм; исполнение — С опорой; материал — сталь S45C; покрытие — хром.
При подборе вала важно учитывать диаметр, длину, класс точности и требования к поверхности, поскольку эти параметры влияют на совместимость с линейными подшипниками и опорами.
Основные характеристики
- Серия: SBR
- Диаметр вала: 25 мм
- Тип вала: С опорой
- Материал: сталь S45C
- Покрытие: хром
- Производитель: TECHNIX
При комплектации линейного узла учитывайте совместимость вала с подшипниками, опорами и условиями эксплуатации.
| Характеристики | |
| Высота H, мм | 21 |
| Высота до центра оси h, мм | 33 |
| Высота опоры H, мм | 21,0 |
| Высота основания опоры T, мм | 6 |
| Глубина посадки под головку винта I, мм | 6.5 |
| Диаметр вала, мм | 25 |
| Крепежный винт S2 | M6 |
| Материал | сталь S45C |
| Материал опоры | алюминий |
| Межцентровое расстояние крепления C, мм | 35 |
| Межцентровое расстояние отверстий под крепёжный винт P, мм | 200 |
| Покрытие | хром |
| Производитель | TECHNIX |
| Расстояние от края до центра крепежного отверстия N, мм | 25 |
| Серия | SBR |
| Тип вала | С опорой |
| Установочный размер S1, мм | 6.6 |
| Шаг P, мм | 200 |
| Ширина опоры B, мм | 55 |
