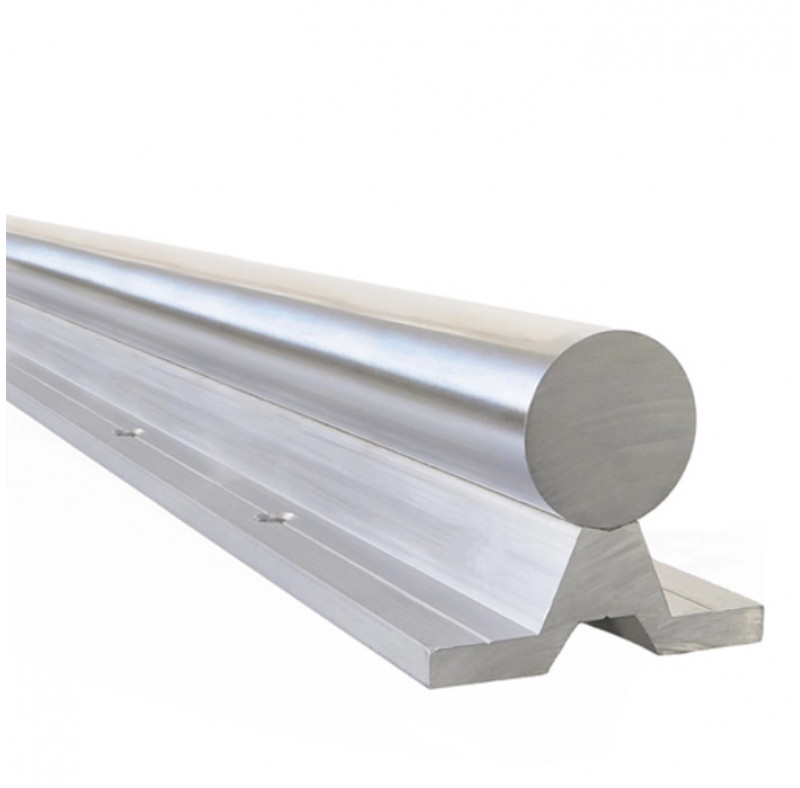

Вал с опорой SBR20C прецизионный предназначен для применения в линейных направляющих, приводах и механизмах перемещения, в которых требуется точная опора для подшипников и втулок. Диаметр — 20 мм; исполнение — С опорой; материал — сталь S45C; покрытие — хром.
Модель подбирают по диаметру и длине, а также по требованиям к точности, прямолинейности и состоянию рабочей поверхности.
Основные характеристики
- Серия: SBR
- Диаметр вала: 20 мм
- Тип вала: С опорой
- Материал: сталь S45C
- Покрытие: хром
- Производитель: TECHNIX
Перед заказом рекомендуется сверить диаметр, длину и допуски с требованиями конкретного механизма.
| Характеристики | |
| Высота H, мм | 17,7 |
| Высота до центра оси h, мм | 27 |
| Высота опоры H, мм | 17.7 |
| Высота основания опоры T, мм | 5 |
| Глубина посадки под головку винта I, мм | 5.4 |
| Диаметр вала, мм | 20 |
| Крепежный винт S2 | M6 |
| Материал | сталь S45C |
| Материал опоры | алюминий |
| Межцентровое расстояние крепления C, мм | 30 |
| Межцентровое расстояние отверстий под крепёжный винт P, мм | 135 |
| Покрытие | хром |
| Производитель | TECHNIX |
| Расстояние от края до центра крепежного отверстия N, мм | 20 |
| Серия | SBR |
| Тип вала | С опорой |
| Установочный размер S1, мм | 5.5 |
| Шаг P, мм | 150 |
| Ширина опоры B, мм | 45 |
