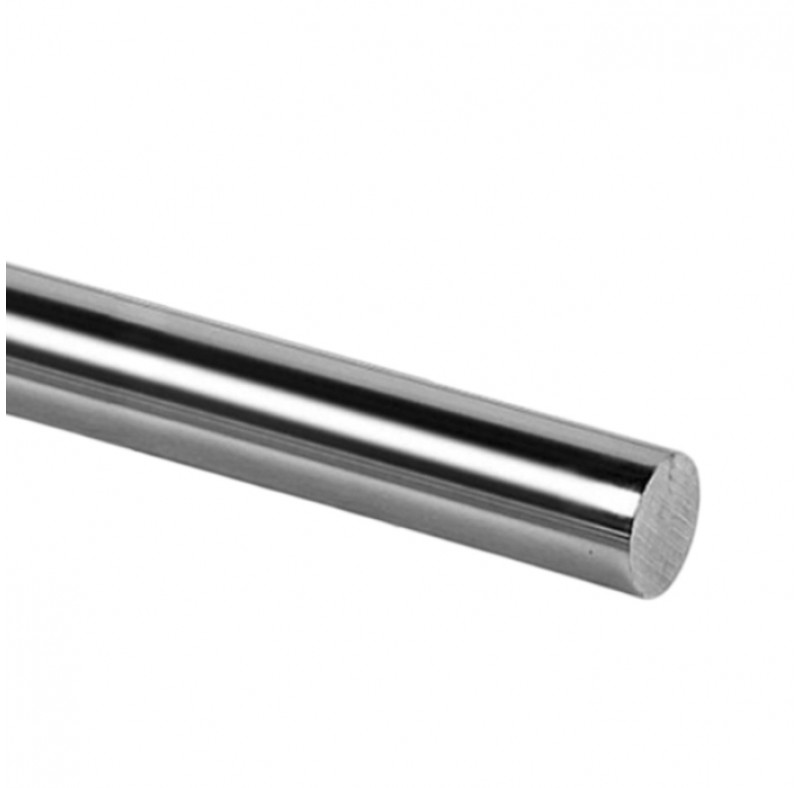

Вал прецизионный WV25 цельный предназначен для применения в линейных направляющих, приводах и механизмах перемещения, в которых требуется точная опора для подшипников и втулок. Диаметр — 25 мм; исполнение — цельный (сплошной); материал — сталь GCr15; покрытие — хром.
Для корректной работы линейного узла необходимо сверить основные размеры вала и допуски с параметрами подшипников, втулок и опор.
Основные характеристики
- Серия: WV
- Диаметр вала: 25 мм
- Тип вала: цельный (сплошной)
- Материал: сталь GCr15
- Покрытие: хром
- Класс точности: h7
- Прямолинейность: 0.1 мм/1000 мм
- Круглость: 9 мкм
- Параллельность поверхности: 13 мкм
- Точность: 0/-21 мкм
- Твердость поверхности: 62 +/- 2 HRC
- Производитель: TECHNIX
При комплектации линейного узла учитывайте совместимость вала с подшипниками, опорами и условиями эксплуатации.
| Характеристики | |
| Глубина индукционной закалки SHD, мм | 1,5 - 1,7 |
| Диаметр вала, мм | 25 |
| Допуск ISO H7, мкм | 0 - 21 |
| Допуск на диаметр (ISO-h7), мм | 24,979 - 25,000 |
| Класс точности | h7 |
| Круглость, мкм (t1) | 9 |
| Материал | сталь GCr15 |
| Параллельность поверхности, мкм (t2) | 13 |
| Покрытие | хром |
| Производитель | TECHNIX |
| Прямолинейность, мм/1000 мм (t3) | 0.1 |
| Серия | WV |
| Твердость поверхности HRC | 62 +/- 2 |
| Тип вала | цельный (сплошной) |
| Толщина хрома, микрометр | 12 +/-5 |
| Точность, мкм | 0/-21 |
| Шероховатость поверхности Ra, мкм | 0.25 |
