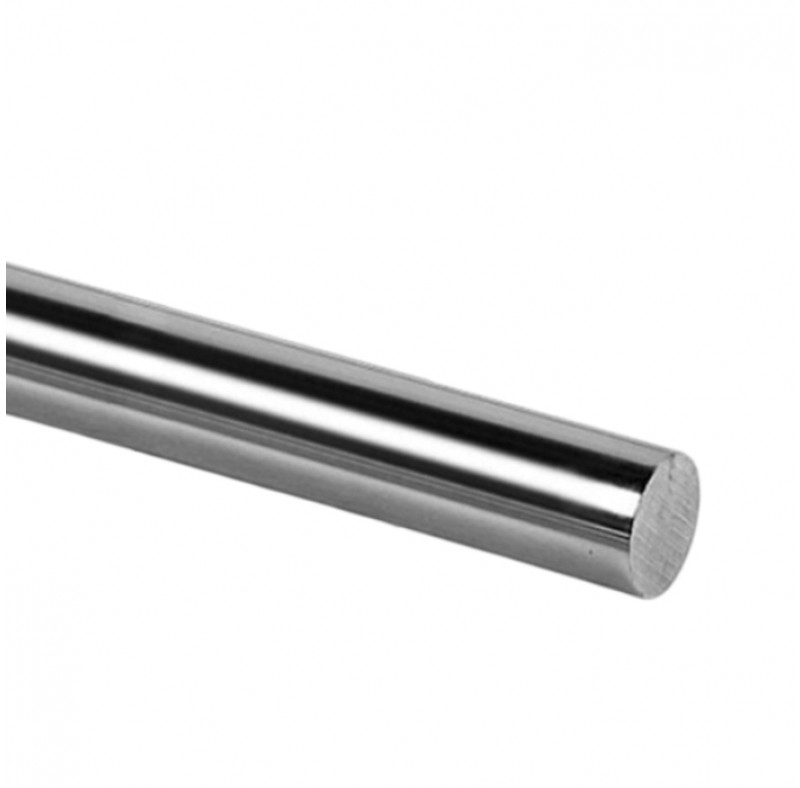

Вал прецизионный WV10 цельный относится к прецизионным валам и используется как направляющий элемент в механизмах поступательного перемещения. Диаметр — 10 мм; исполнение — цельный (сплошной); материал — сталь GCr15; покрытие — хром.
При подборе вала важно учитывать диаметр, длину, класс точности и требования к поверхности, поскольку эти параметры влияют на совместимость с линейными подшипниками и опорами.
Основные характеристики
- Серия: WV
- Диаметр вала: 10 мм
- Тип вала: цельный (сплошной)
- Материал: сталь GCr15
- Покрытие: хром
- Класс точности: h7
- Прямолинейность: 0.2 мм/1000 мм
- Круглость: 6 мкм
- Параллельность поверхности: 9 мкм
- Точность: 0/-15 мкм
- Твердость поверхности: 62 +/- 2 HRC
- Производитель: TECHNIX
Для выбора подходящей модификации сравните размеры и точностные параметры с технической документацией оборудования.
| Характеристики | |
| Глубина индукционной закалки SHD, мм | 0,7 - 1,0 |
| Диаметр вала, мм | 10 |
| Допуск ISO H7, мкм | 0 - 15 |
| Допуск на диаметр (ISO-h7), мм | 9,985 - 10,000 |
| Класс точности | h7 |
| Круглость, мкм (t1) | 6 |
| Материал | сталь GCr15 |
| Параллельность поверхности, мкм (t2) | 9 |
| Покрытие | хром |
| Производитель | TECHNIX |
| Прямолинейность, мм/1000 мм (t3) | 0.2 |
| Серия | WV |
| Твердость поверхности HRC | 62 +/- 2 |
| Тип вала | цельный (сплошной) |
| Толщина хрома, микрометр | 12 +/-5 |
| Точность, мкм | 0/-15 |
| Шероховатость поверхности Ra, мкм | 0.25 |
