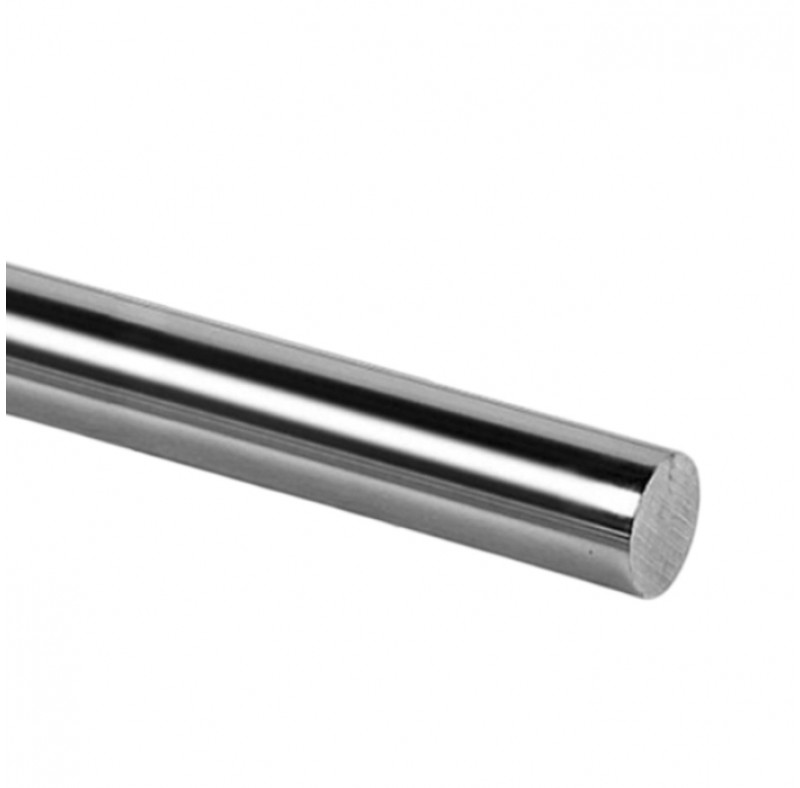

Вал прецизионный W40 цельный относится к прецизионным валам и используется как направляющий элемент в механизмах поступательного перемещения. Диаметр — 40 мм; исполнение — цельный (сплошной); материал — сталь GCr15; покрытие — сталь.
При подборе вала важно учитывать диаметр, длину, класс точности и требования к поверхности, поскольку эти параметры влияют на совместимость с линейными подшипниками и опорами.
Основные характеристики
- Серия: W
- Диаметр вала: 40 мм
- Тип вала: цельный (сплошной)
- Материал: сталь GCr15
- Покрытие: сталь
- Класс точности: h6
- Прямолинейность: 0.1 мм/1000 мм
- Круглость: 7 мкм
- Параллельность поверхности: 11 мкм
- Точность: 0/-16 мкм
- Твердость поверхности: 62 +/- 2 HRC
- Глубина закалки SHD min: 1,9-2,0 мм
- Производитель: TECHNIX
При комплектации линейного узла учитывайте совместимость вала с подшипниками, опорами и условиями эксплуатации.
| Характеристики | |
| Глубина индукционной закалки SHD min, мм | 1,9-2,0 |
| Диаметр вала, мм | 40 |
| Допуск на диаметр (ISO-h6), мм | 39,984 - 40,000 |
| Класс точности | h6 |
| Круглость, мкм (t1) | 7 |
| Материал | сталь GCr15 |
| Параллельность поверхности, мкм (t2) | 11 |
| Покрытие | сталь |
| Производитель | TECHNIX |
| Прямолинейность, мм/1000 мм (t3) | 0.1 |
| Серия | W |
| Твердость поверхности HRC | 62 +/- 2 |
| Тип вала | цельный (сплошной) |
| Точность, мкм | 0/-16 |
| Шероховатость поверхности Ra, мкм | 0.25 |
