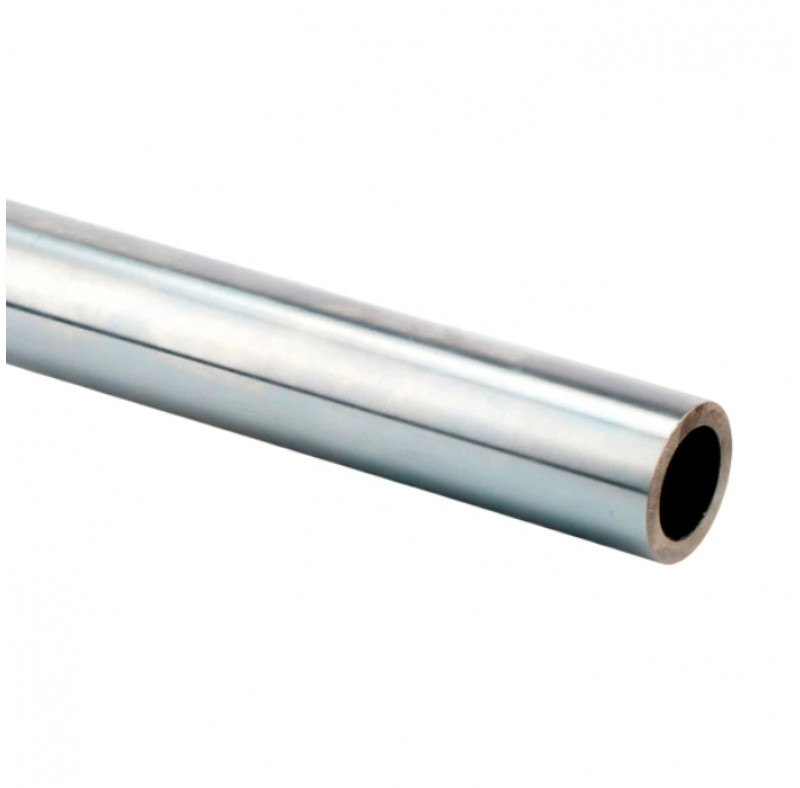

Вал полый WVH40 прецизионный относится к прецизионным валам и используется как направляющий элемент в механизмах поступательного перемещения. Диаметр — 40 мм; исполнение — полый; материал — сталь GCr15; покрытие — хром.
При подборе вала важно учитывать диаметр, длину, класс точности и требования к поверхности, поскольку эти параметры влияют на совместимость с линейными подшипниками и опорами.
Основные характеристики
- Серия: WVH
- Диаметр вала: 40 мм
- Тип вала: полый
- Материал: сталь GCr15
- Покрытие: хром
- Класс точности: h7
- Прямолинейность: 0.1 мм/1000 мм
- Круглость: 11 мкм
- Параллельность поверхности: 16 мкм
- Точность: 0/-25 мкм
- Производитель: TECHNIX
Перед заказом рекомендуется сверить диаметр, длину и допуски с требованиями конкретного механизма.
| Характеристики | |
| Внутренний диаметр d, мм | 28 |
| Глубина индукционной закалки SHD, мм | 1,9 - 2,0 |
| Диаметр вала, мм | 40 |
| Допуск ISO H7, мкм | 0 - 25 |
| Класс точности | h7 |
| Круглость, мкм (t1) | 11 |
| Материал | сталь GCr15 |
| Параллельность поверхности, мкм (t2) | 16 |
| Покрытие | хром |
| Производитель | TECHNIX |
| Прямолинейность, мм/1000 мм (t3) | 0.1 |
| Серия | WVH |
| Тип вала | полый |
| Точность, мкм | 0/-25 |
