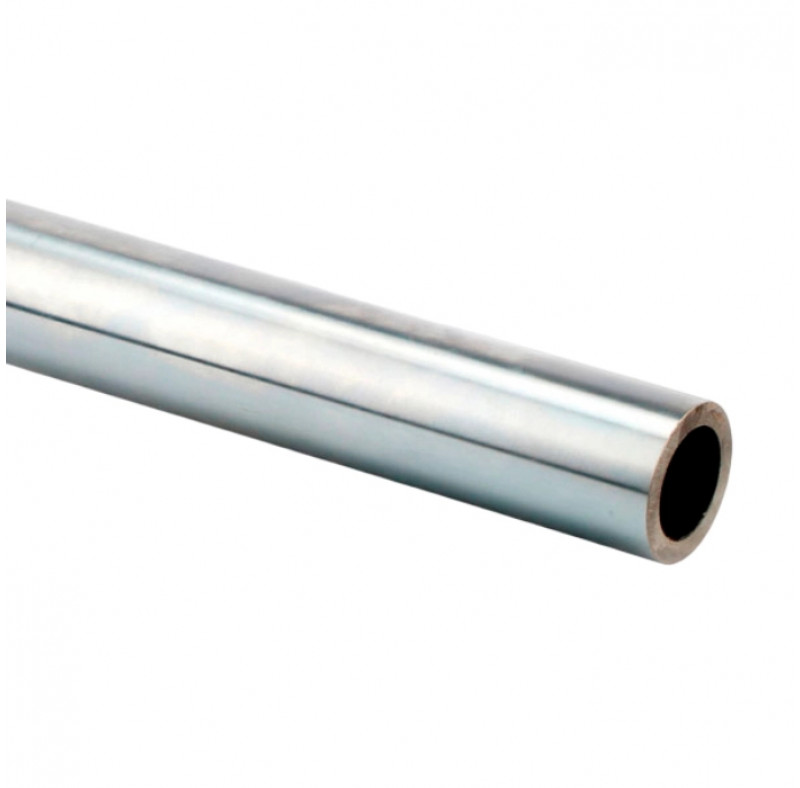

Вал полый WVH20 прецизионный относится к прецизионным валам и используется как направляющий элемент в механизмах поступательного перемещения. Диаметр — 20 мм; исполнение — полый; материал — сталь GCr15; покрытие — хром.
Для корректной работы линейного узла необходимо сверить основные размеры вала и допуски с параметрами подшипников, втулок и опор.
Основные характеристики
- Серия: WVH
- Диаметр вала: 20 мм
- Тип вала: полый
- Материал: сталь GCr15
- Покрытие: хром
- Класс точности: h7
- Прямолинейность: 0.2 мм/1000 мм
- Круглость: 9 мкм
- Параллельность поверхности: 13 мкм
- Точность: 0/-21 мкм
- Производитель: TECHNIX
При комплектации линейного узла учитывайте совместимость вала с подшипниками, опорами и условиями эксплуатации.
| Характеристики | |
| Внутренний диаметр d, мм | 14 |
| Глубина индукционной закалки SHD, мм | 1,2 - 1,5 |
| Диаметр вала, мм | 20 |
| Допуск ISO H7, мкм | 0 - 21 |
| Класс точности | h7 |
| Круглость, мкм (t1) | 9 |
| Материал | сталь GCr15 |
| Параллельность поверхности, мкм (t2) | 13 |
| Покрытие | хром |
| Производитель | TECHNIX |
| Прямолинейность, мм/1000 мм (t3) | 0.2 |
| Серия | WVH |
| Тип вала | полый |
| Точность, мкм | 0/-21 |
