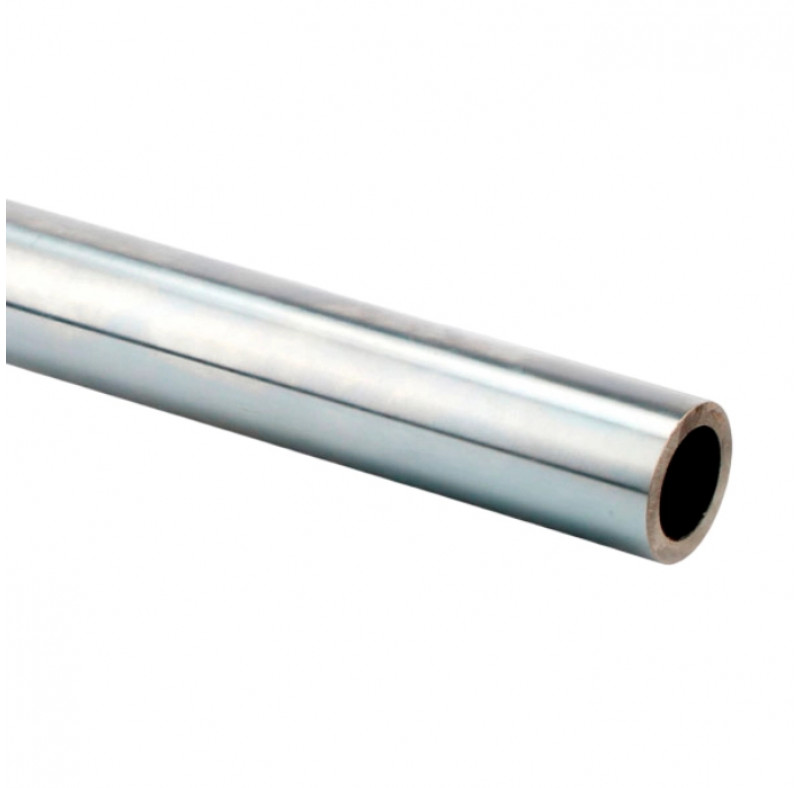

Вал полый WVH16 прецизионный — прецизионный вал для систем линейного перемещения и других механизмов, где важны точная геометрия и стабильное движение. Диаметр — 16 мм; исполнение — полый; материал — сталь GCr15; покрытие — хром.
Модель подбирают по диаметру и длине, а также по требованиям к точности, прямолинейности и состоянию рабочей поверхности.
Основные характеристики
- Серия: WVH
- Диаметр вала: 16 мм
- Тип вала: полый
- Материал: сталь GCr15
- Покрытие: хром
- Класс точности: h7
- Прямолинейность: 0.3 мм/1000 мм
- Круглость: 8 мкм
- Параллельность поверхности: 11 мкм
- Точность: 0/-18 мкм
- Производитель: TECHNIX
Перед заказом рекомендуется сверить диаметр, длину и допуски с требованиями конкретного механизма.
| Характеристики | |
| Внутренний диаметр d, мм | 7 |
| Глубина индукционной закалки SHD, мм | 1,1 - 1,5 |
| Диаметр вала, мм | 16 |
| Допуск ISO H7, мкм | 0 - 18 |
| Класс точности | h7 |
| Круглость, мкм (t1) | 8 |
| Материал | сталь GCr15 |
| Параллельность поверхности, мкм (t2) | 11 |
| Покрытие | хром |
| Производитель | TECHNIX |
| Прямолинейность, мм/1000 мм (t3) | 0.3 |
| Серия | WVH |
| Тип вала | полый |
| Точность, мкм | 0/-18 |
