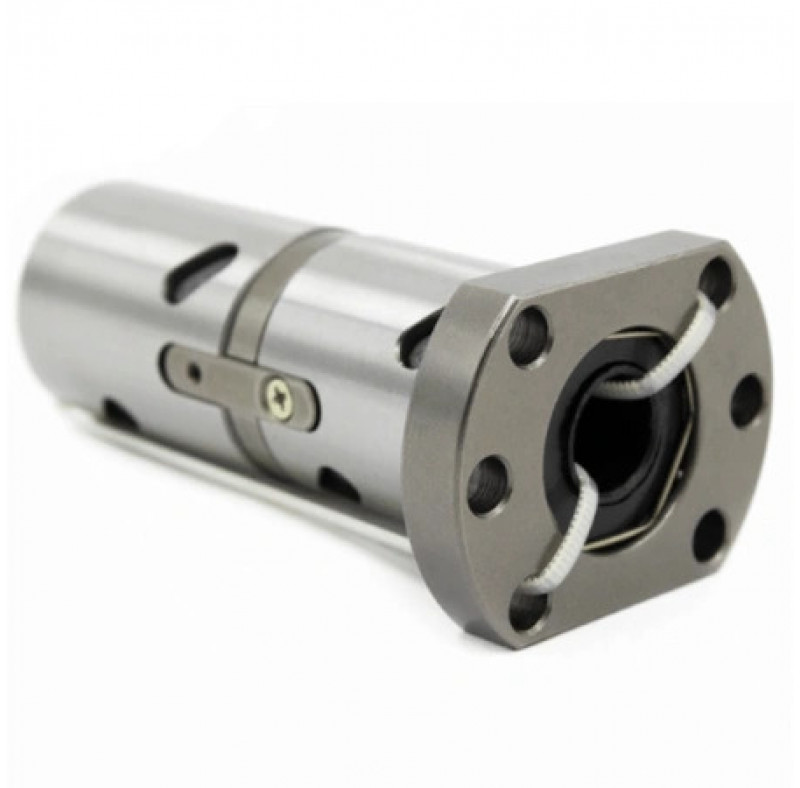

Гайка ШВП DFU3210 TECHNIX
- Производитель:TECHNIX
- Код Товара: DFU3210TECHNIX
- Наличие: В наличии
-
12932р.
Гайка ШВП DFU3210TECHNIX — износостойкая и долговечная. Выполнена из высококачественной стали. Это двойная гайка шарико-винтовой передачи для винта диаметром 32 мм с шагом 10 мм, во фланцевом исполнении с шестью крепёжными отверстиями, класс точности C7. Узел с преднатягом обеспечивает высокую осевую жёсткость и сниженный люфт на скоростных осях станков и портальных систем.
Гайка используется в паре с ходовым винтом соответствующего типоразмера. Двойная гайка DFU3210TECHNIX работает в составе шарико-винтовой передачи 32x10 и преобразует вращение двигателя в быстрое линейное перемещение массивных кареток и столов. Увеличенный шаг 10 мм в сочетании с преднатягом между половинами гайки уменьшает осевой люфт, поддерживает стабильность позиционирования и подходит для осей с высокой подачей и интенсивными реверсивными циклами.
Применяется в промышленном оборудовании, 3D-принтерах и станках с системой ЧПУ.
| Характеристики | |
| Артикул | DFU3210TECHNIX |
| Диаметр крепёжных отверстий | 9 |
| Диаметр отверстия d, мм | 32 |
| Диаметр посадки D, мм | 50 |
| Диаметр расположения отверстий W, мм | 65 |
| Диаметр фланца A, мм | 80 |
| Диаметр шариков Dw, мм | 6,350 |
| Динамическая нагрузка C, kN | 4,805 |
| Длина L, мм | 162 |
| Количество дорожек качения, n | 1x 4 |
| Статическая нагрузка C0, kN | 12,208 |
| Толщина фланца B, мм | 12 |
| Чертеж | |
| Шаг, мм | 10 |
