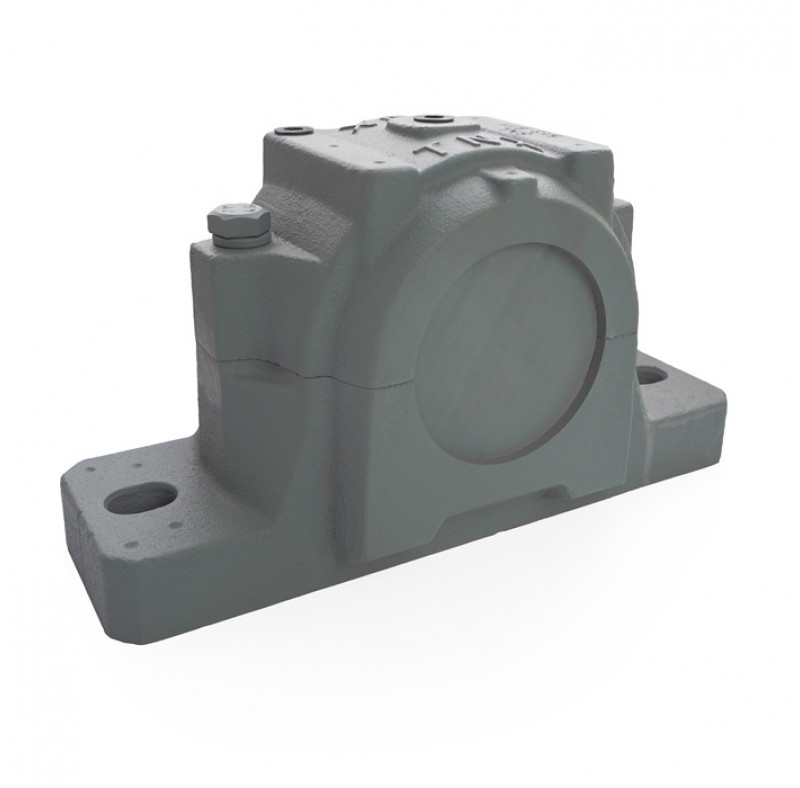

Разъёмный корпус SNL526 износостойкий и прочный.Сделан из литого чугуна. Защищен от попадания инородных предметов системой уплотнителей. Самоустанавливающийся: центрируется в процессе монтажа. Это позволяет сгладить неточности и достичь соосности. Благодаря разъемной конструкции позволяет использовать различные виды подшипников и систем уплотнения.
| Характеристики | |
| Втулка | H3126, H2326 |
| Высота W, мм | 290 |
| Высота лапы корпуса c, мм | 50 |
| Высота оси вала от опорной поверхности h, мм | 150 |
| Диаметр вала d, мм | 115 |
| Диаметр отверстия корпуса под уплотнение d1, мм | 167,5 |
| Диаметр посадочного места подшипника Da, мм | 230 |
| Длина a, мм | 445 |
| Длина крепежного отверстия v, мм | 35 |
| Количество стопорных колец | 1, 2, 3 |
| Крепежный винт S | M20x110 |
| Крышка | SNL 526 |
| Материал | чугун |
| Межцентровое расстояние крепежных отверстий e, мм | 380 |
| Подшипник автоматического выравнивания | 1226K, 22226K, 23226K |
| Производитель | TECHNIX |
| Стопорное кольцо | SR 230x13, SR 230x10 |
| Уплотнение | TSNG 526, TSNG 526L |
| Ширина B, мм | 130 |
| Ширина внутреннего диаметра отверстия корпуса под уплотнение F, | 6 |
| Ширина крепежного отверстия, u мм | 28 |
| Ширина подшипника, мм | 46, 64, 80 |
| Ширина посадочного места подшипника g, мм | 90 |
