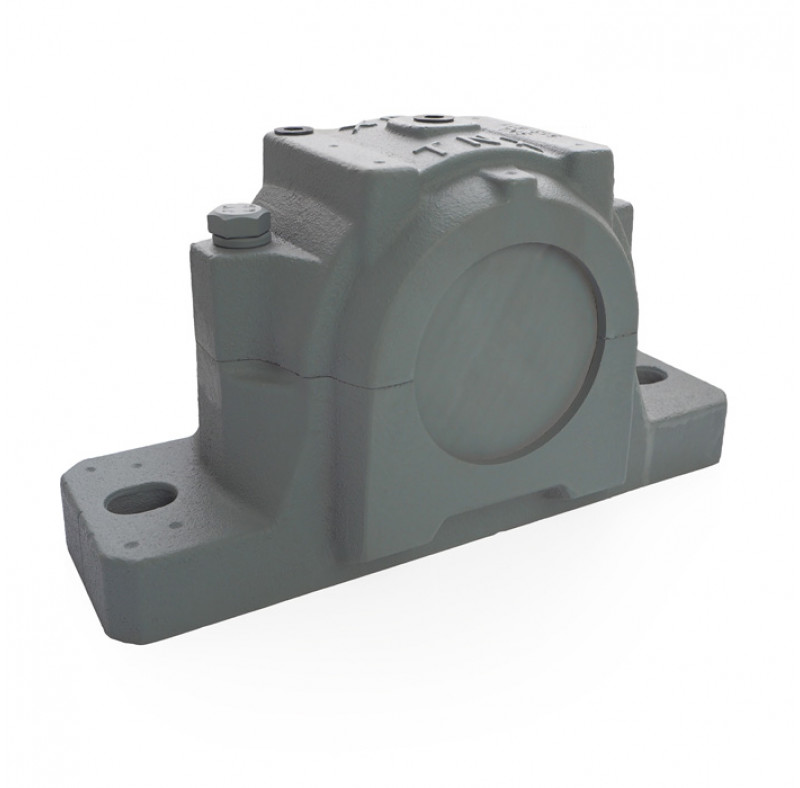

Разъёмный корпус SNL524-620 износостойкий и прочный.Сделан из литого чугуна. Защищен от попадания инородных предметов системой уплотнителей. Самоустанавливающийся: центрируется в процессе монтажа. Это позволяет сгладить неточности и достичь соосности. Благодаря разъемной конструкции позволяет использовать различные виды подшипников и систем уплотнения.
| Характеристики | |
| Втулка | H3124, H2324 |
| Высота W, мм | 271 |
| Высота лапы корпуса c, мм | 45 |
| Высота оси вала от опорной поверхности h, мм | 140 |
| Диаметр вала d, мм | 110 |
| Диаметр отверстия корпуса под уплотнение d1, мм | 157,5 |
| Диаметр посадочного места подшипника Da, мм | 215 |
| Длина a, мм | 410 |
| Длина крепежного отверстия v, мм | 32 |
| Количество стопорных колец | 1, 2, 3 |
| Крепежный винт S | M20x110 |
| Крышка | SNL 524-620 |
| Материал | чугун |
| Межцентровое расстояние крепежных отверстий e, мм | 350 |
| Подшипник автоматического выравнивания | 1224K, 22224K, 23224K |
| Производитель | TECHNIX |
| Стопорное кольцо | SR 215x14, SR 215x10, SR 215x5 |
| Уплотнение | TSNG 524, TSNG 524L |
| Ширина B, мм | 120 |
| Ширина внутреннего диаметра отверстия корпуса под уплотнение F, | 6 |
| Ширина крепежного отверстия, u мм | 26 |
| Ширина подшипника, мм | 42, 58, 76 |
| Ширина посадочного места подшипника g, мм | 86 |
