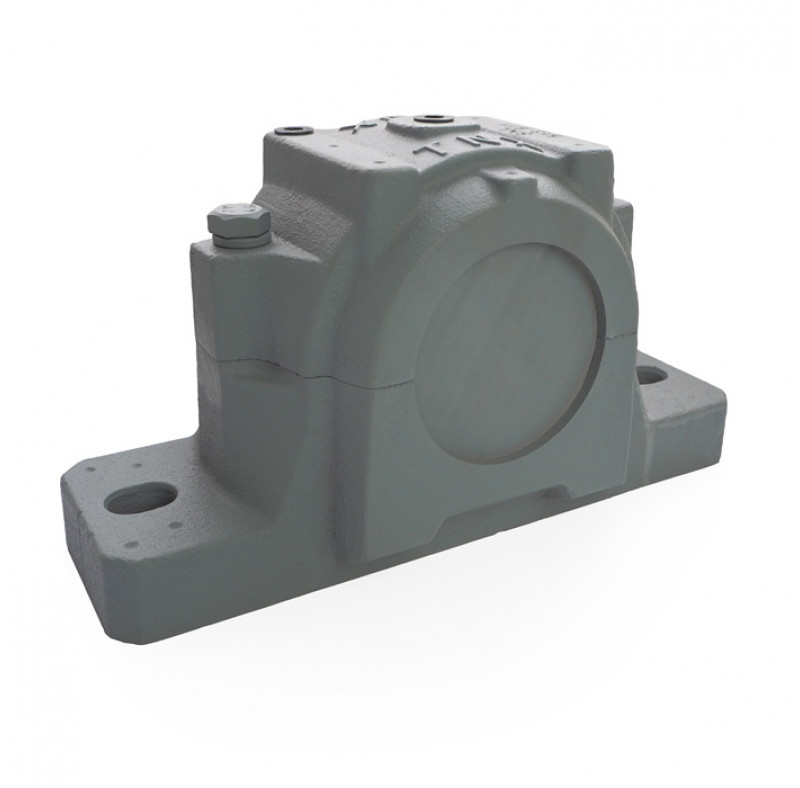

Разъёмный корпус SNL520-617 износостойкий и прочный.Сделан из литого чугуна. Защищен от попадания инородных предметов системой уплотнителей. Самоустанавливающийся: центрируется в процессе монтажа. Это позволяет сгладить неточности и достичь соосности. Благодаря разъемной конструкции позволяет использовать различные виды подшипников и систем уплотнения.
| Характеристики | |
| Втулка | H320, H2320 |
| Высота W, мм | 218 |
| Высота лапы корпуса c, мм | 40 |
| Высота оси вала от опорной поверхности h, мм | 112 |
| Диаметр вала d, мм | 90 |
| Диаметр отверстия корпуса под уплотнение d1, мм | 137,5 |
| Диаметр посадочного места подшипника Da, мм | 180 |
| Длина a, мм | 380 |
| Длина крепежного отверстия v, мм | 32 |
| Количество стопорных колец | 1, 2, 3 |
| Крепежный винт S | M20x90 |
| Крышка | SNL 520-617 |
| Материал | чугун |
| Межцентровое расстояние крепежных отверстий e, мм | 320 |
| Подшипник автоматического выравнивания | 1220K, 2220K, 22220K, 23220K |
| Производитель | TECHNIX |
| Стопорное кольцо | SR 180x12, SR 180x9,7 |
| Уплотнение | TSNG 520, TSNG 520L |
| Ширина B, мм | 110 |
| Ширина внутреннего диаметра отверстия корпуса под уплотнение F, | 6 |
| Ширина крепежного отверстия, u мм | 26 |
| Ширина подшипника, мм | 34, 46, 60,3 |
| Ширина посадочного места подшипника g, мм | 70 |
