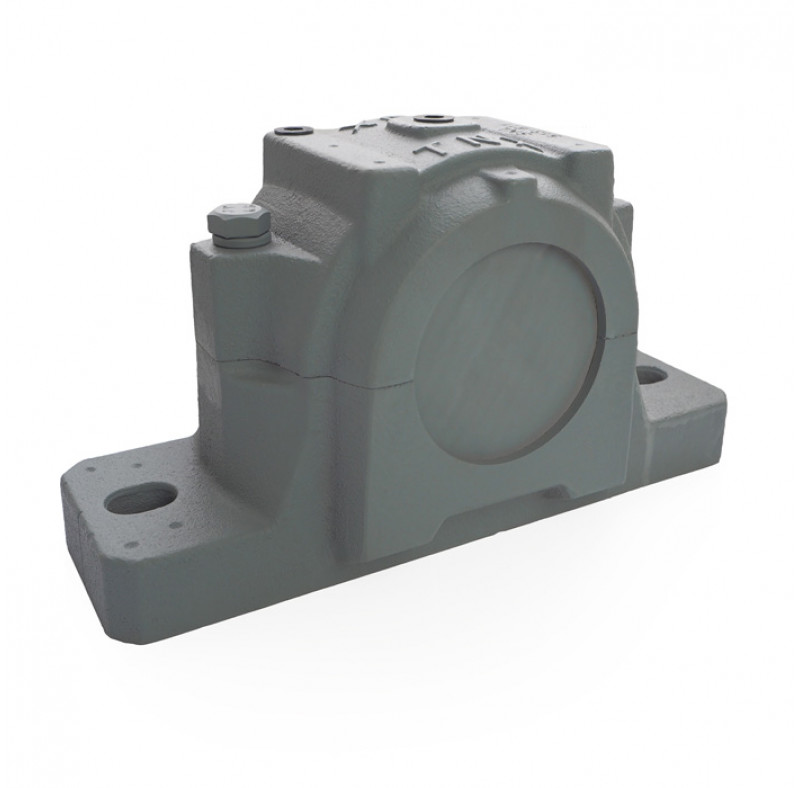

Разъёмный корпус SNL509 износостойкий и прочный.Сделан из литого чугуна. Защищен от попадания инородных предметов системой уплотнителей. Самоустанавливающийся: центрируется в процессе монтажа. Это позволяет сгладить неточности и достичь соосности. Благодаря разъемной конструкции позволяет использовать различные виды подшипников и систем уплотнения.
| Характеристики | |
| Втулка | H309 |
| Высота W, мм | 109 |
| Высота лапы корпуса c, мм | 25 |
| Высота оси вала от опорной поверхности h, мм | 60 |
| Диаметр вала d, мм | 40 |
| Диаметр отверстия корпуса под уплотнение d1, мм | 56,5 |
| Диаметр посадочного места подшипника Da, мм | 85 |
| Длина a, мм | 205 |
| Длина крепежного отверстия v, мм | 20 |
| Количество стопорных колец | 1, 2 |
| Крепежный винт S | M10x50 |
| Крышка | SNL 509 |
| Материал | чугун |
| Межцентровое расстояние крепежных отверстий e, мм | 170 |
| Подшипник автоматического выравнивания | 1209K, 2209K, 22209K |
| Производитель | TECHNIX |
| Стопорное кольцо | SR 85x5,5, SR 85x7, SR 85x3,5 |
| Уплотнение | TSN509L, TSNG509 |
| Ширина B, мм | 60 |
| Ширина внутреннего диаметра отверстия корпуса под уплотнение F, | 5 |
| Ширина крепежного отверстия, u мм | 15 |
| Ширина подшипника, мм | 19, 23 |
| Ширина посадочного места подшипника g, мм | 30 |
