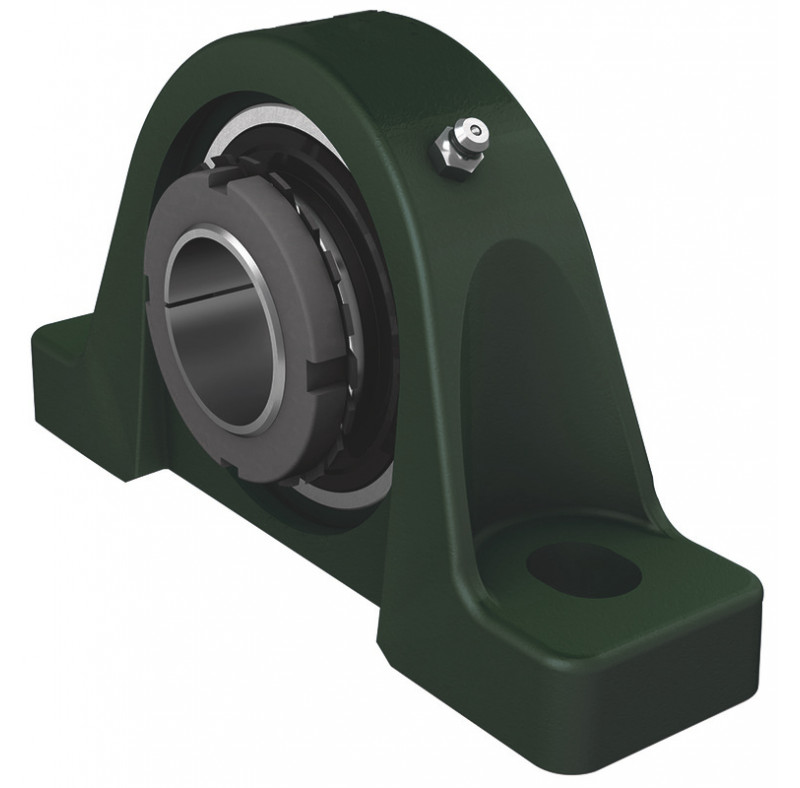

Подшипниковый узел UKP319 LIGHT TECHNIX относится к корпусным опорам для валов и применяется там, где требуется монтаж подшипника в готовом корпусе. Посадочный диаметр под вал — 85 мм; подшипник — UK319; исполнение корпуса — P; втулка — H2319; материал по спецификации — чугун СЧ20.
Серия UKP комплектуется подшипником UK и, когда это указано в характеристиках, закрепительной втулкой. Для модели указаны динамическая нагрузка C — 145350 Н и статическая нагрузка C0 — 113050 Н.
Основные характеристики
- Диаметр вала: 85 мм
- Подшипник: UK319
- Корпус: P
- Втулка: H2319
- Материал: чугун СЧ20
- Динамическая нагрузка C: 145350 Н
- Статическая нагрузка C0: 113050 Н
- Межцентровое расстояние креплений: 360 мм
- Длина корпуса: 470 мм
- Ширина корпуса: 120 мм
При выборе модели учитывайте диаметр вала, тип корпуса, монтажные размеры и рабочую нагрузку.

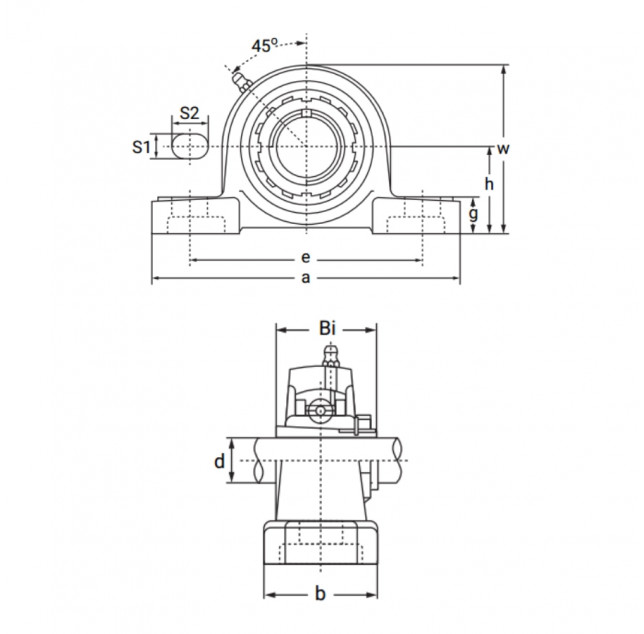

| Характеристики | |
| Внутренний диаметр d, мм | 85 |
| Внутренняя глубина подшипника Bi, мм | 90 |
| Втулка | H2319 |
| Высота крепежной площадки g, мм | 45 |
| Высота от основания до середины центра оси подшипника h, мм | 125 |
| Диаметр крепежного отверстия S1, мм | 36 |
| Длина корпуса a, мм | 470 |
| Длина корпуса w, мм | 250 |
| Допустимая динамическая нагрузка C, N | 145350 |
| Допустимая статическая нагрузка Co, N | 113050 |
| Корпус | P |
| Крепежный винт | М30 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 360 |
| Подшипник | UK319 |
| Производитель | TECHNIX |
| Серия | UKP |
| Типоразмер | 319 |
| Ширина корпуса b, мм | 120 |
| Ширина крепежного отверстия S2, мм | 50 |
