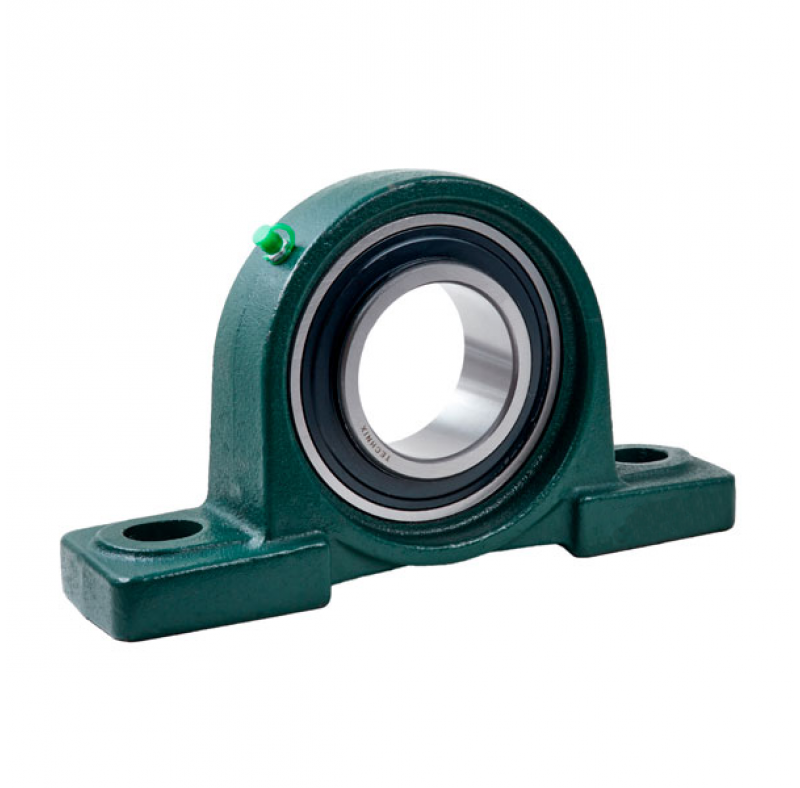

Подшипниковый узел UKP217 TECHNIX — готовый корпусной подшипниковый узел с закрепительной втулкой, который можно использовать при сборке и обслуживании промышленного оборудования. Посадочный диаметр под вал — 75 мм; подшипник — UK217; втулка — H2317.
Серия UKP комплектуется подшипником UK и, когда это указано в характеристиках, закрепительной втулкой. Для модели указаны динамическая нагрузка C — 79800 Н и статическая нагрузка C0 — 58805 Н.
Основные характеристики
- Диаметр вала: 75 мм
- Подшипник: UK217
- Втулка: H2317
- Динамическая нагрузка C: 79800 Н
- Статическая нагрузка C0: 58805 Н
- Межцентровое расстояние креплений: 247 мм
- Длина корпуса: 310 мм
- Ширина корпуса: 83 мм
- Крепёжный винт: M20
Для правильного подбора сравните посадочный диаметр, размеры корпуса и нагрузочные параметры с характеристиками механизма.
| Характеристики | |
| Внутренний диаметр d, мм | 75 |
| Внутренняя глубина подшипника Bi, мм | 82 |
| Втулка | H2317 |
| Высота крепежной площадки g, мм | 32 |
| Высота от основания до середины центра оси подшипника h, мм | 95,2 |
| Диаметр крепежного отверстия S1, мм | 25 |
| Длина корпуса a, мм | 310 |
| Длина корпуса w, мм | 185 |
| Допустимая динамическая нагрузка C, N | 79800 |
| Допустимая статическая нагрузка Co, N | 58805 |
| Крепежный винт | M20 |
| Межцентровое расстояние креплений на корпусе e, мм | 247 |
| Подшипник | UK217 |
| Производитель | TECHNIX |
| Серия | UKP |
| Типоразмер | 217 |
| Ширина корпуса b, мм | 83 |
| Ширина крепежного отверстия S2, мм | 28 |
