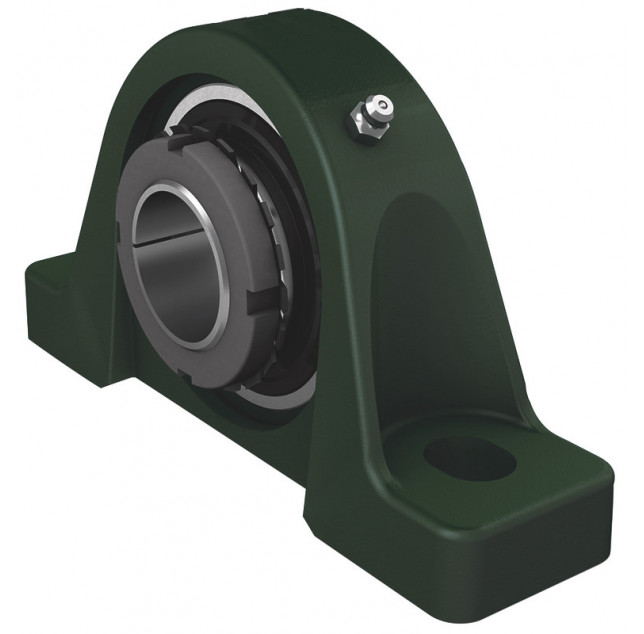

Подшипниковый узел UKP215+H2315 TECHNIX относится к корпусным опорам для валов и применяется там, где требуется монтаж подшипника в готовом корпусе. Посадочный диаметр под вал — 65 мм; подшипник — UK215; исполнение корпуса — PA; втулка — H2315; материал по спецификации — чугун СЧ20.
Серия UKP комплектуется подшипником UK и, когда это указано в характеристиках, закрепительной втулкой. Для модели указаны динамическая нагрузка C — 64030 Н и статическая нагрузка C0 — 45885 Н.
Основные характеристики
- Диаметр вала: 65 мм
- Подшипник: UK215
- Корпус: PA
- Втулка: H2315
- Материал: чугун СЧ20
- Динамическая нагрузка C: 64030 Н
- Статическая нагрузка C0: 45885 Н
- Межцентровое расстояние креплений: 217 мм
- Длина корпуса: 275 мм
- Ширина корпуса: 74 мм
Для правильного подбора сравните посадочный диаметр, размеры корпуса и нагрузочные параметры с характеристиками механизма.

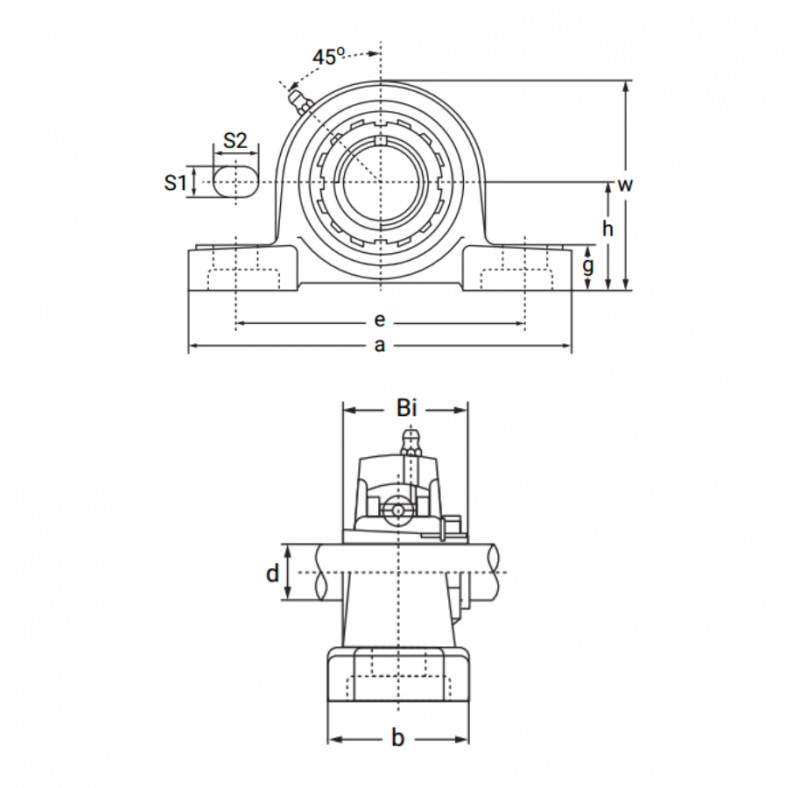

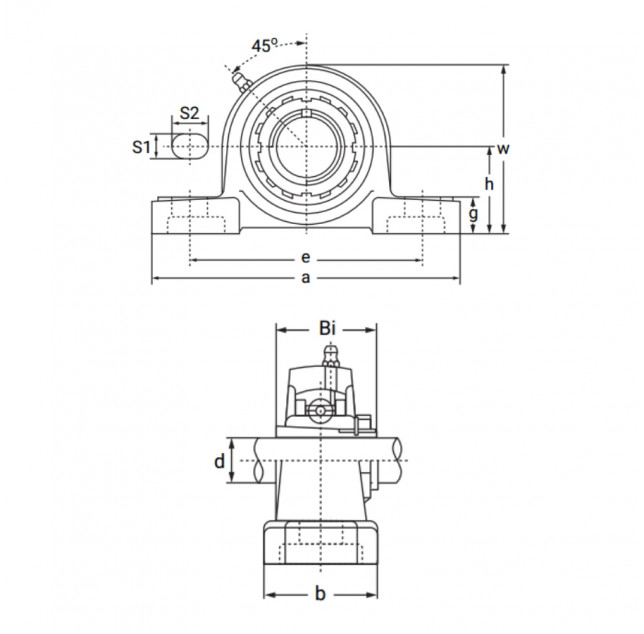

| Характеристики | |
| Внутренний диаметр d, мм | 65 |
| Внутренняя глубина подшипника Bi, мм | 73 |
| Втулка | H2315 |
| Высота крепежной площадки g, мм | 28 |
| Высота от основания до середины центра оси подшипника h, мм | 82,6 |
| Диаметр крепежного отверстия S1, мм | 25 |
| Длина корпуса a, мм | 275 |
| Длина корпуса w, мм | 162 |
| Допустимая динамическая нагрузка C, N | 64030 |
| Допустимая статическая нагрузка Co, N | 45885 |
| Корпус | PA |
| Крепежный винт | M20 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 217 |
| Подшипник | UK215 |
| Производитель | TECHNIX |
| Серия | UKP |
| Типоразмер | 215 |
| Ширина корпуса b, мм | 74 |
| Ширина крепежного отверстия S2, мм | 28 |
