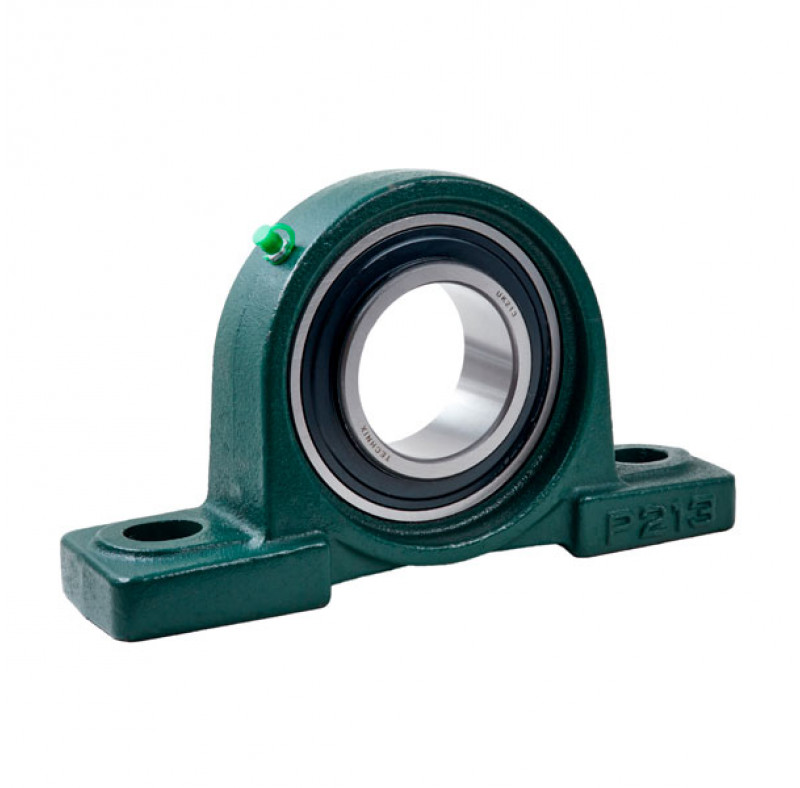

Подшипниковый узел UKP213 TECHNIX относится к корпусным опорам для валов и применяется там, где требуется монтаж подшипника в готовом корпусе. Посадочный диаметр под вал — 60 мм; подшипник — UK213; исполнение корпуса — P; втулка — H2313; материал по спецификации — чугун СЧ20.
Серия UKP комплектуется подшипником UK и, когда это указано в характеристиках, закрепительной втулкой. Для модели указаны динамическая нагрузка C — 54340 Н и статическая нагрузка C0 — 38095 Н.
Основные характеристики
- Диаметр вала: 60 мм
- Подшипник: UK213
- Корпус: P
- Втулка: H2313
- Материал: чугун СЧ20
- Динамическая нагрузка C: 54340 Н
- Статическая нагрузка C0: 38095 Н
- Межцентровое расстояние креплений: 203 мм
- Длина корпуса: 265 мм
- Ширина корпуса: 70 мм
Перед заказом рекомендуется сверить диаметр вала, монтажные размеры и допустимые нагрузки с требованиями вашего оборудования.
| Характеристики | |
| Внутренний диаметр d, мм | 60 |
| Внутренняя глубина подшипника Bi, мм | 65 |
| Втулка | H2313 |
| Высота крепежной площадки g, мм | 27 |
| Высота от основания до середины центра оси подшипника h, мм | 76,2 |
| Диаметр крепежного отверстия S1, мм | 25 |
| Длина корпуса a, мм | 265 |
| Длина корпуса w, мм | 150 |
| Допустимая динамическая нагрузка C, N | 54340 |
| Допустимая статическая нагрузка Co, N | 38095 |
| Корпус | P |
| Крепежный винт | M20 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 203 |
| Подшипник | UK213 |
| Производитель | TECHNIX |
| Серия | UKP |
| Типоразмер | 213 |
| Ширина корпуса b, мм | 70 |
| Ширина крепежного отверстия S2, мм | 28 |
