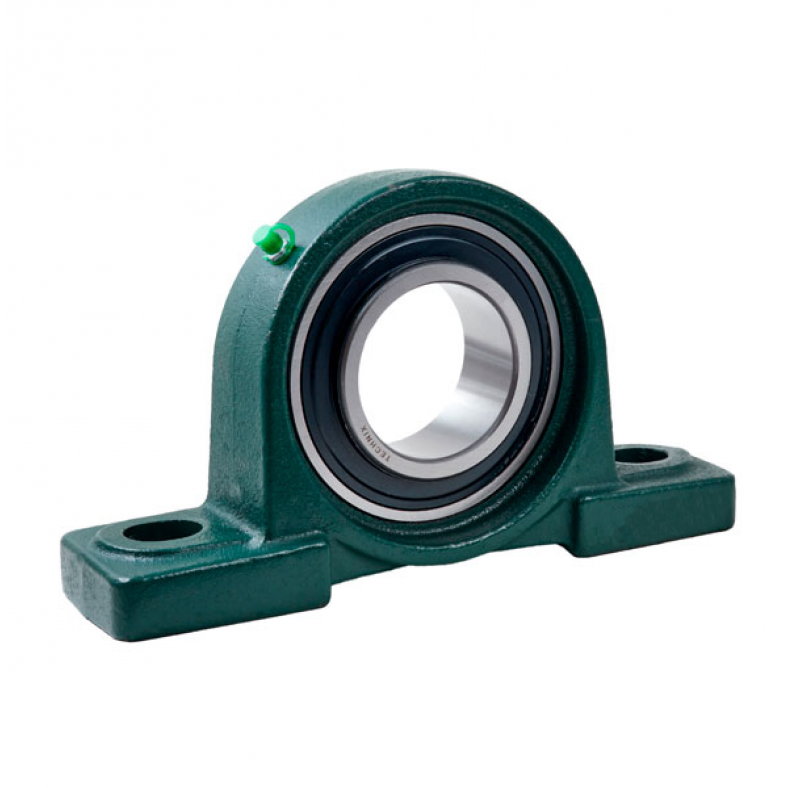

Подшипниковый узел UKP212 TECHNIX — готовый корпусной подшипниковый узел с закрепительной втулкой, который можно использовать при сборке и обслуживании промышленного оборудования. Посадочный диаметр под вал — 55 мм; подшипник — UK212; втулка — H2312.
Серия UKP комплектуется подшипником UK и, когда это указано в характеристиках, закрепительной втулкой. Для модели указаны динамическая нагрузка C — 49780 Н и статическая нагрузка C0 — 34390 Н.
Основные характеристики
- Диаметр вала: 55 мм
- Подшипник: UK212
- Втулка: H2312
- Динамическая нагрузка C: 49780 Н
- Статическая нагрузка C0: 34390 Н
- Межцентровое расстояние креплений: 184 мм
- Длина корпуса: 241 мм
- Ширина корпуса: 70 мм
- Крепёжный винт: M16
При выборе модели учитывайте диаметр вала, тип корпуса, монтажные размеры и рабочую нагрузку.
| Характеристики | |
| Внутренний диаметр d, мм | 55 |
| Внутренняя глубина подшипника Bi, мм | 62 |
| Втулка | H2312 |
| Высота крепежной площадки g, мм | 25 |
| Высота от основания до середины центра оси подшипника h, мм | 69,8 |
| Диаметр крепежного отверстия S1, мм | 20 |
| Длина корпуса a, мм | 241 |
| Длина корпуса w, мм | 138 |
| Допустимая динамическая нагрузка C, N | 49780 |
| Допустимая статическая нагрузка Co, N | 34390 |
| Крепежный винт | M16 |
| Межцентровое расстояние креплений на корпусе e, мм | 184 |
| Подшипник | UK212 |
| Производитель | TECHNIX |
| Серия | UKP |
| Типоразмер | 212 |
| Ширина корпуса b, мм | 70 |
| Ширина крепежного отверстия S2, мм | 23 |
