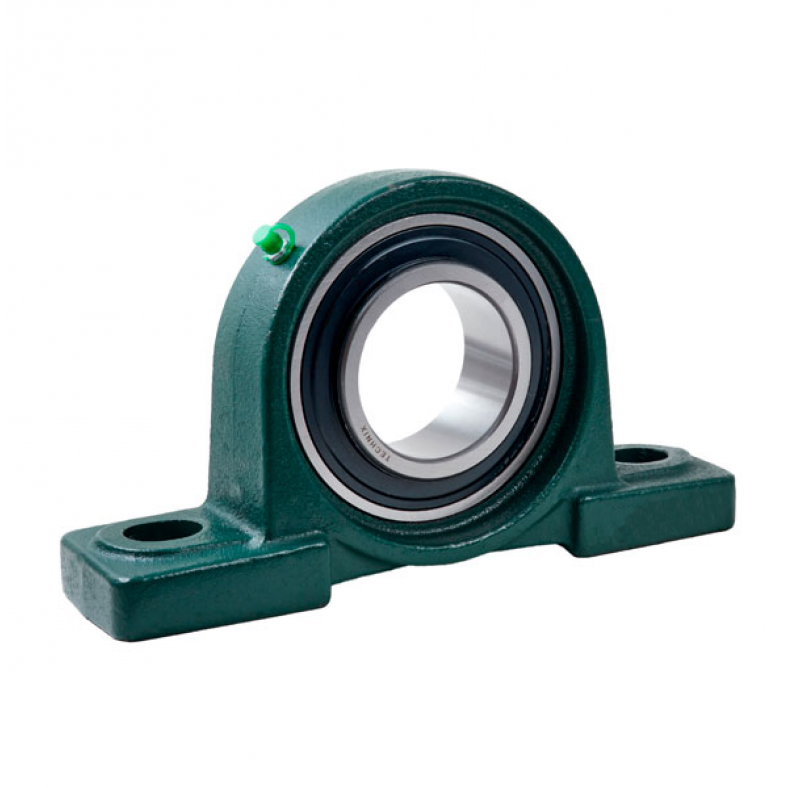

Подшипниковый узел UKP211 TECHNIX — корпусной подшипниковый узел с закрепительной втулкой для установки в составе опорных и приводных узлов оборудования. Посадочный диаметр под вал — 50 мм; подшипник — UK211; втулка — H2311.
Серия UKP комплектуется подшипником UK и, когда это указано в характеристиках, закрепительной втулкой. Для модели указаны динамическая нагрузка C — 41230 Н и статическая нагрузка C0 — 27930 Н.
Основные характеристики
- Диаметр вала: 50 мм
- Подшипник: UK211
- Втулка: H2311
- Динамическая нагрузка C: 41230 Н
- Статическая нагрузка C0: 27930 Н
- Межцентровое расстояние креплений: 171 мм
- Длина корпуса: 219 мм
- Ширина корпуса: 60 мм
- Крепёжный винт: M16
Перед заказом рекомендуется сверить диаметр вала, монтажные размеры и допустимые нагрузки с требованиями вашего оборудования.

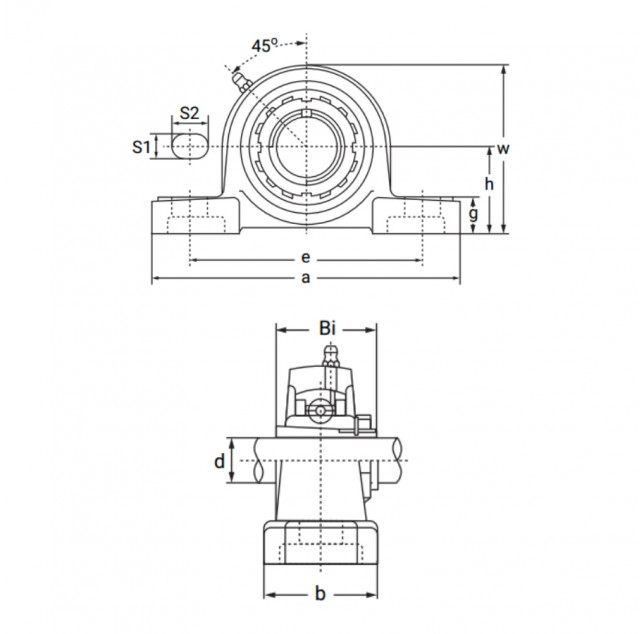

| Характеристики | |
| Внутренний диаметр d, мм | 50 |
| Внутренняя глубина подшипника Bi, мм | 59 |
| Втулка | H2311 |
| Высота крепежной площадки g, мм | 23 |
| Высота от основания до середины центра оси подшипника h, мм | 63,5 |
| Диаметр крепежного отверстия S1, мм | 20 |
| Длина корпуса a, мм | 219 |
| Длина корпуса w, мм | 125 |
| Допустимая динамическая нагрузка C, N | 41230 |
| Допустимая статическая нагрузка Co, N | 27930 |
| Крепежный винт | M16 |
| Межцентровое расстояние креплений на корпусе e, мм | 171 |
| Подшипник | UK211 |
| Производитель | TECHNIX |
| Серия | UKP |
| Типоразмер | 211 |
| Ширина корпуса b, мм | 60 |
| Ширина крепежного отверстия S2, мм | 23 |
