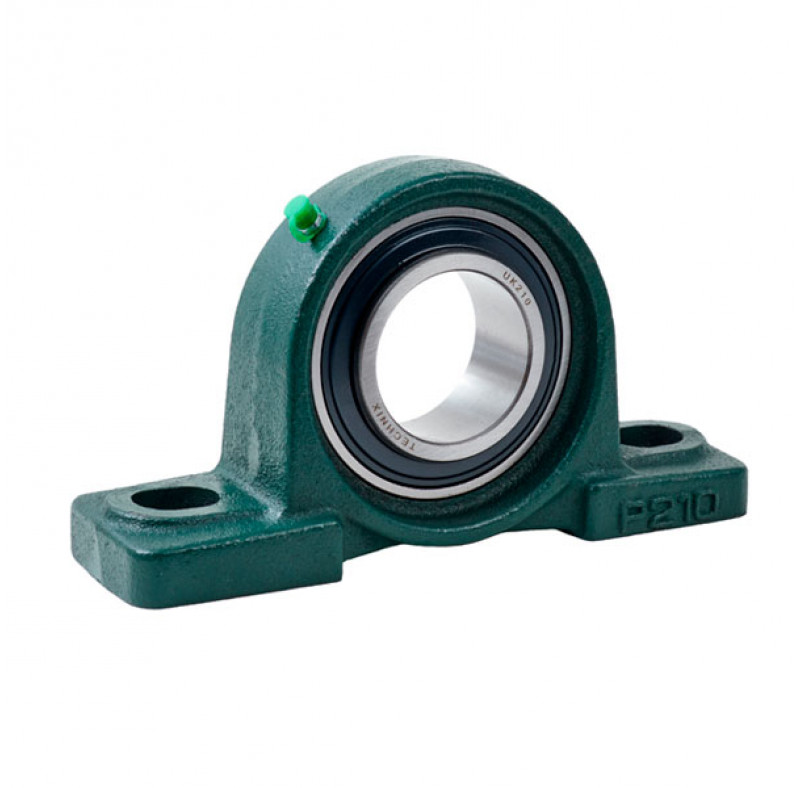

Подшипниковый узел UKP210 TECHNIX относится к корпусным опорам для валов и применяется там, где требуется монтаж подшипника в готовом корпусе. Посадочный диаметр под вал — 45 мм; подшипник — UK210; исполнение корпуса — P; втулка — H2310; материал по спецификации — чугун СЧ20.
Серия UKP комплектуется подшипником UK и, когда это указано в характеристиках, закрепительной втулкой. Для модели указаны динамическая нагрузка C — 33345 Н и статическая нагрузка C0 — 22135 Н.
Основные характеристики
- Диаметр вала: 45 мм
- Подшипник: UK210
- Корпус: P
- Втулка: H2310
- Материал: чугун СЧ20
- Динамическая нагрузка C: 33345 Н
- Статическая нагрузка C0: 22135 Н
- Межцентровое расстояние креплений: 159 мм
- Длина корпуса: 206 мм
- Ширина корпуса: 60 мм
Перед заказом рекомендуется сверить диаметр вала, монтажные размеры и допустимые нагрузки с требованиями вашего оборудования.

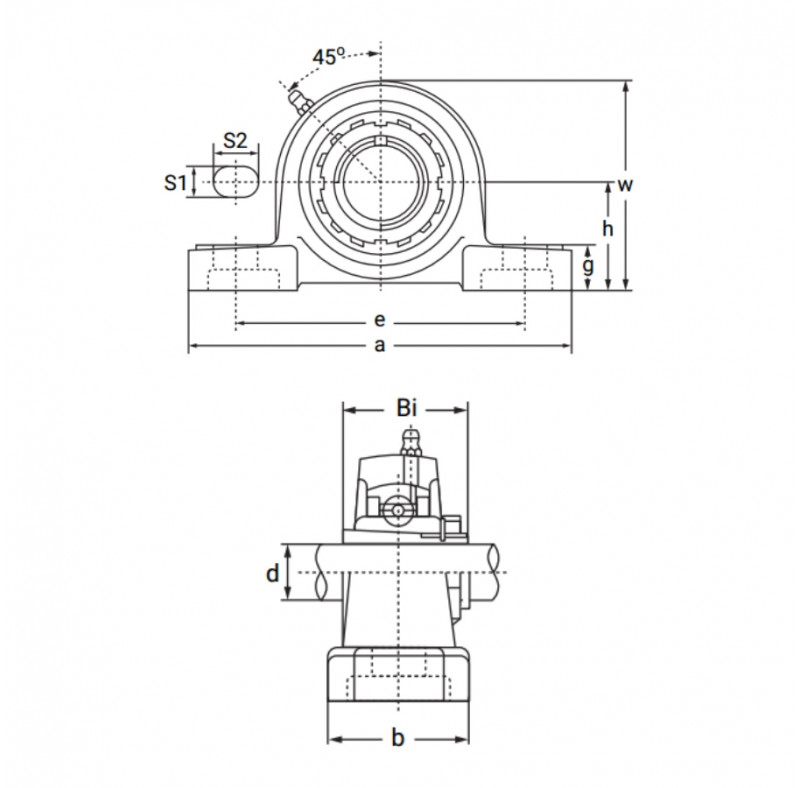

| Характеристики | |
| Внутренний диаметр d, мм | 45 |
| Внутренняя глубина подшипника Bi, мм | 55 |
| Втулка | H2310 |
| Высота крепежной площадки g, мм | 21 |
| Высота от основания до середины центра оси подшипника h, мм | 57,2 |
| Диаметр крепежного отверстия S1, мм | 20 |
| Длина корпуса a, мм | 206 |
| Длина корпуса w, мм | 113 |
| Допустимая динамическая нагрузка C, N | 33345 |
| Допустимая статическая нагрузка Co, N | 22135 |
| Корпус | P |
| Крепежный винт | M16 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 159 |
| Подшипник | UK210 |
| Производитель | TECHNIX |
| Серия | UKP |
| Типоразмер | 210 |
| Ширина корпуса b, мм | 60 |
| Ширина крепежного отверстия S2, мм | 23 |
