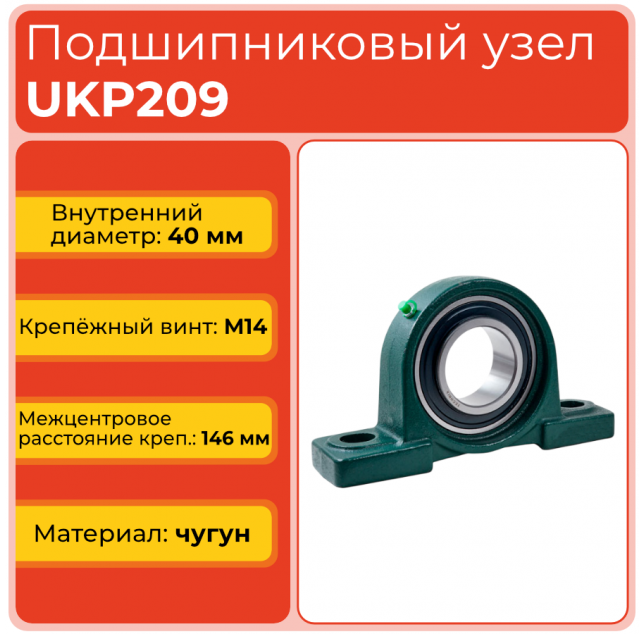

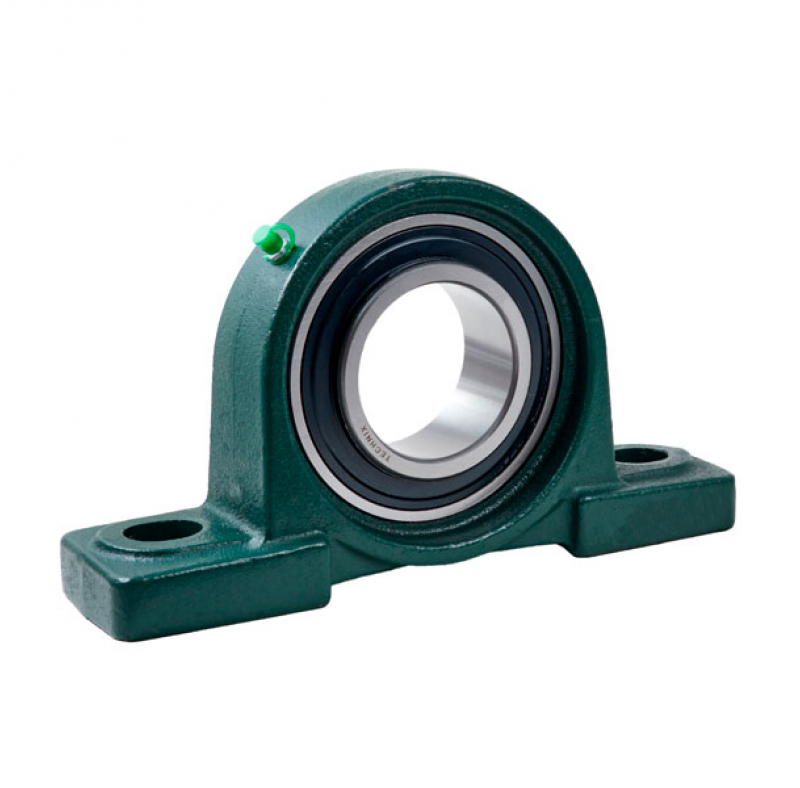

Подшипниковый узел UKP209 TECHNIX представляет собой корпусной подшипниковый узел с закрепительной втулкой, предназначенный для монтажа в механизмах с вращающимися валами. Посадочный диаметр под вал — 40 мм; подшипник — UK209; втулка — H2309.
Серия UKP комплектуется подшипником UK и, когда это указано в характеристиках, закрепительной втулкой. Для модели указаны динамическая нагрузка C — 32395 Н и статическая нагрузка C0 — 20235 Н.
Основные характеристики
- Диаметр вала: 40 мм
- Подшипник: UK209
- Втулка: H2309
- Динамическая нагрузка C: 32395 Н
- Статическая нагрузка C0: 20235 Н
- Межцентровое расстояние креплений: 146 мм
- Длина корпуса: 190 мм
- Ширина корпуса: 54 мм
- Крепёжный винт: M14
При выборе модели учитывайте диаметр вала, тип корпуса, монтажные размеры и рабочую нагрузку.
| Характеристики | |
| Внутренний диаметр d, мм | 40 |
| Внутренняя глубина подшипника Bi, мм | 50 |
| Втулка | H2309 |
| Высота крепежной площадки g, мм | 20 |
| Высота от основания до середины центра оси подшипника h, мм | 54 |
| Диаметр крепежного отверстия S1, мм | 17 |
| Длина корпуса a, мм | 190 |
| Длина корпуса w, мм | 106 |
| Допустимая динамическая нагрузка C, N | 32395 |
| Допустимая статическая нагрузка Co, N | 20235 |
| Крепежный винт | M14 |
| Межцентровое расстояние креплений на корпусе e, мм | 146 |
| Подшипник | UK209 |
| Производитель | TECHNIX |
| Серия | UKP |
| Типоразмер | 209 |
| Ширина корпуса b, мм | 54 |
| Ширина крепежного отверстия S2, мм | 20 |
