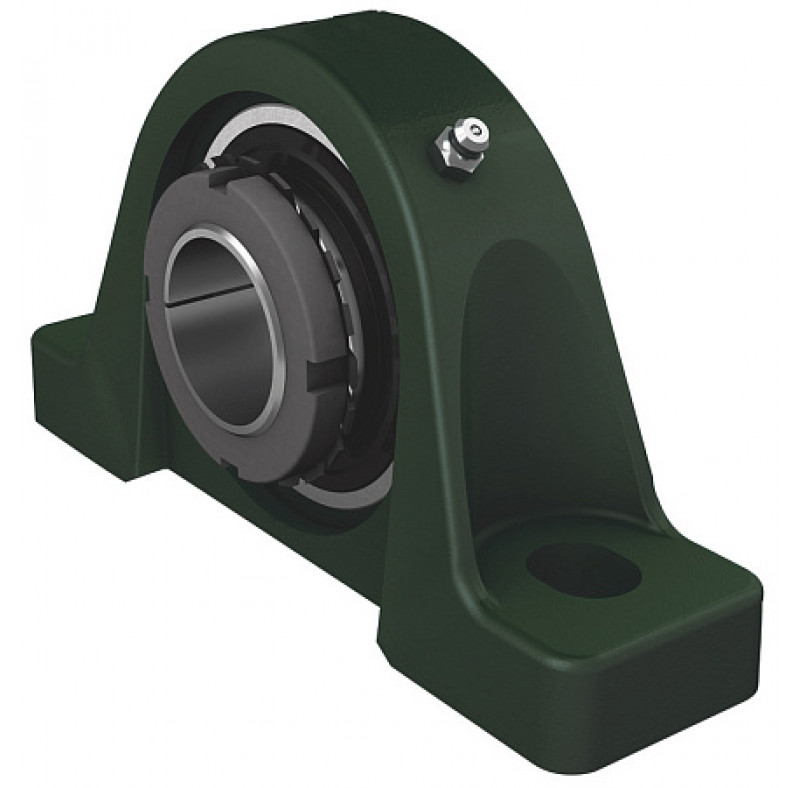

Подшипниковый узел UKP208 + H2308 представляет собой корпусной подшипниковый узел с закрепительной втулкой, предназначенный для монтажа в механизмах с вращающимися валами. Посадочный диаметр под вал — 35 мм; подшипник — UK208; исполнение корпуса — P; втулка — H2308; материал по спецификации — чугун СЧ20.
Серия UKP комплектуется подшипником UK и, когда это указано в характеристиках, закрепительной втулкой. Для модели указаны динамическая нагрузка C — 27645 Н и статическая нагрузка C0 — 16910 Н.
Основные характеристики
- Диаметр вала: 35 мм
- Подшипник: UK208
- Корпус: P
- Втулка: H2308
- Материал: чугун СЧ20
- Динамическая нагрузка C: 27645 Н
- Статическая нагрузка C0: 16910 Н
- Межцентровое расстояние креплений: 137 мм
- Длина корпуса: 184 мм
- Ширина корпуса: 54 мм
Перед заказом рекомендуется сверить диаметр вала, монтажные размеры и допустимые нагрузки с требованиями вашего оборудования.

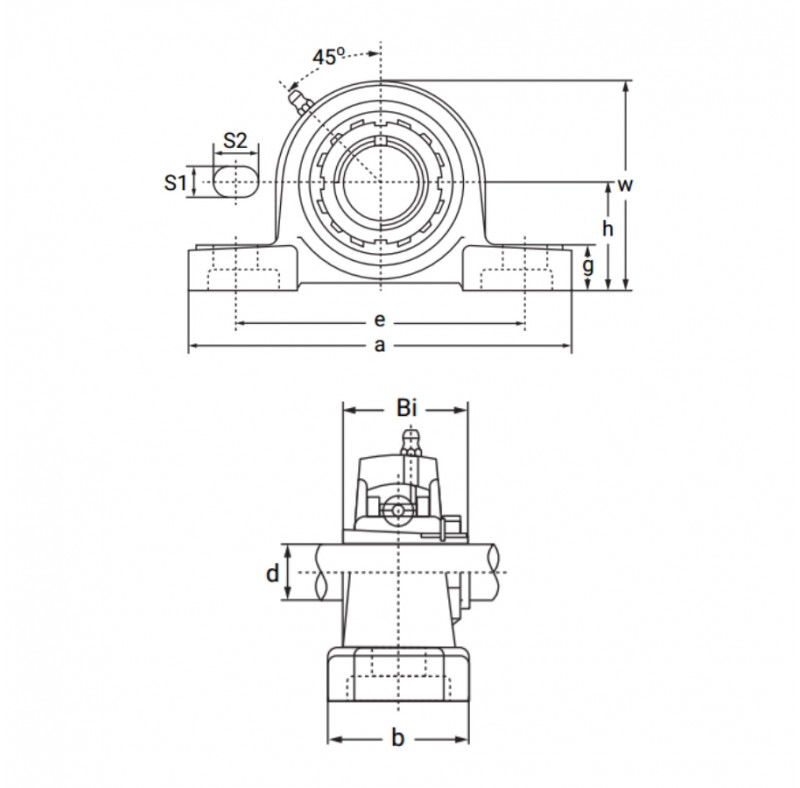

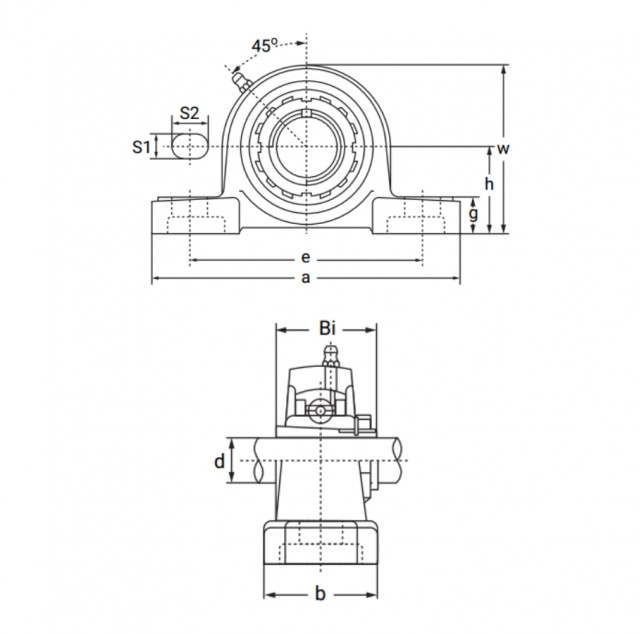

| Характеристики | |
| Внутренний диаметр d, мм | 35 |
| Внутренняя глубина подшипника Bi, мм | 46 |
| Втулка | H2308 |
| Высота крепежной площадки g, мм | 18 |
| Высота от основания до середины центра оси подшипника h, мм | 49,2 |
| Диаметр крепежного отверстия S1, мм | 17 |
| Длина корпуса a, мм | 184 |
| Длина корпуса w, мм | 100 |
| Допустимая динамическая нагрузка C, N | 27645 |
| Допустимая статическая нагрузка Co, N | 16910 |
| Корпус | P |
| Крепежный винт | M14 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 137 |
| Подшипник | UK208 |
| Производитель | TECHNIX |
| Серия | UKP |
| Типоразмер | 208 |
| Ширина корпуса b, мм | 54 |
| Ширина крепежного отверстия S2, мм | 20 |
