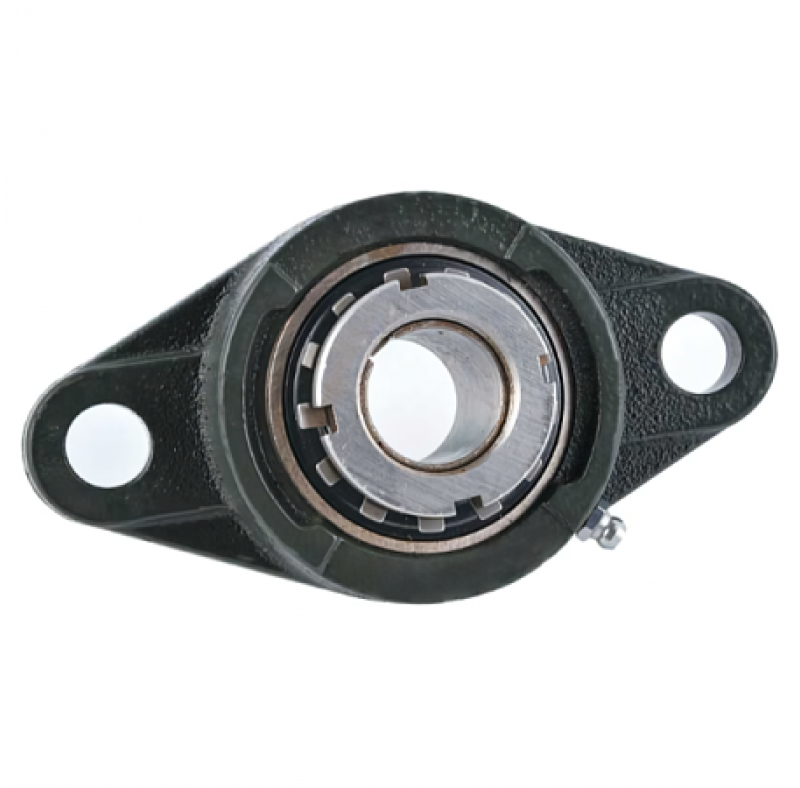

Подшипниковый узел UKFL205 TECHNIX — готовый овальный фланцевый подшипниковый узел с закрепительной втулкой, который можно использовать при сборке и обслуживании промышленного оборудования. Посадочный диаметр под вал — 20 мм; подшипник — UK205; исполнение корпуса — F; втулка — H2305; материал по спецификации — чугун СЧ20.
Серия UKFL выполнена во фланцевом корпусе и используется совместно с подшипником UK и указанной втулкой. Для модели указаны динамическая нагрузка C — 13300 Н и статическая нагрузка C0 — 7457 Н.
Основные характеристики
- Диаметр вала: 20 мм
- Подшипник: UK205
- Корпус: F
- Втулка: H2305
- Материал: чугун СЧ20
- Динамическая нагрузка C: 13300 Н
- Статическая нагрузка C0: 7457 Н
- Межцентровое расстояние креплений: 99 мм
- Длина корпуса: 130 мм
- Ширина корпуса: 68 мм
Для правильного подбора сравните посадочный диаметр, размеры корпуса и нагрузочные параметры с характеристиками механизма.

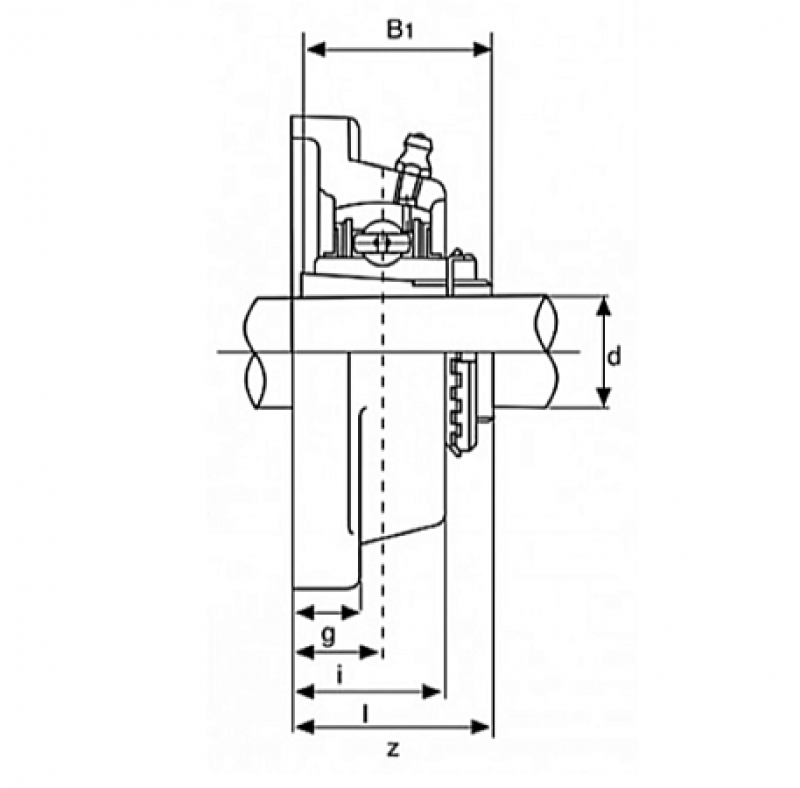

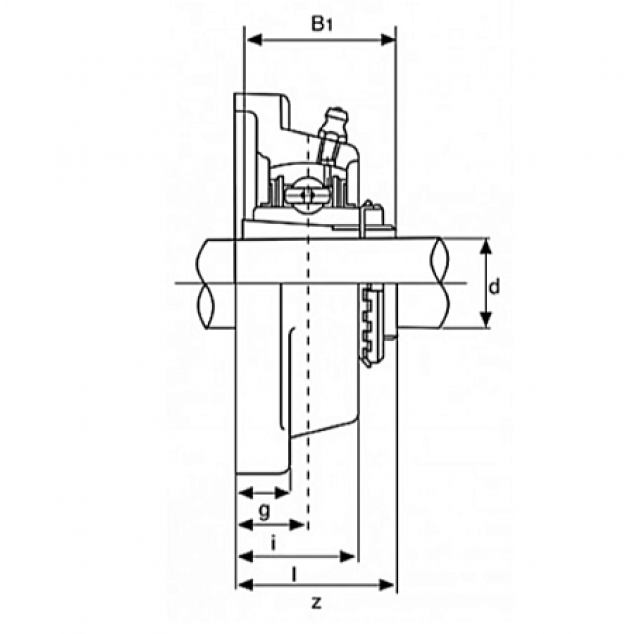

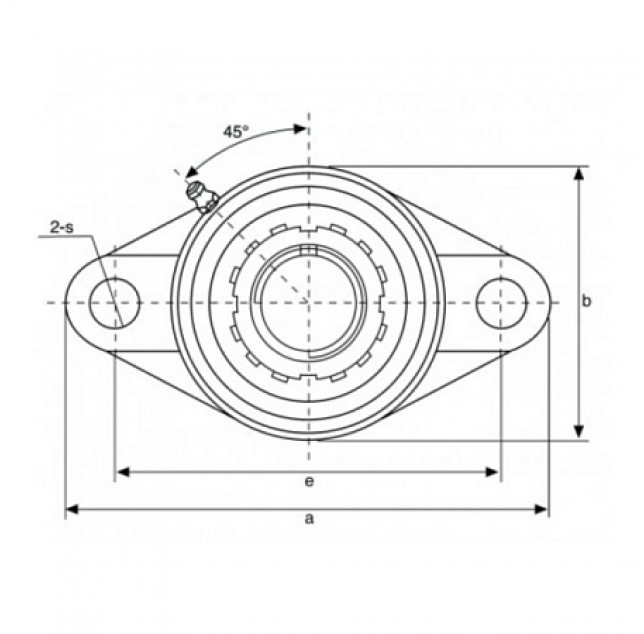

| Характеристики | |
| Внутренний диаметр d, мм | 20 |
| Внутренняя глубина подшипника Bi, мм | 35 |
| Втулка | H2305 |
| Высота корпуса l, мм | 27 |
| Высота крепежной площадки g, мм | 13 |
| Диаметр крепежного отверстия S, мм | 16 |
| Длина корпуса a, мм | 130 |
| Допустимая динамическая нагрузка C, N | 13300 |
| Допустимая статическая нагрузка Co, N | 7457 |
| Корпус | F |
| Крепежный винт | M14 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 99 |
| Общая высота подшипникового узла z, мм | 35,5 |
| Подшипник | UK205 |
| Производитель | TECHNIX |
| Размер от нижнего края корпуса до середины шарика i, мм | 16 |
| Серия | UKFL |
| Типоразмер | 205 |
| Ширина корпуса b, мм | 68 |
