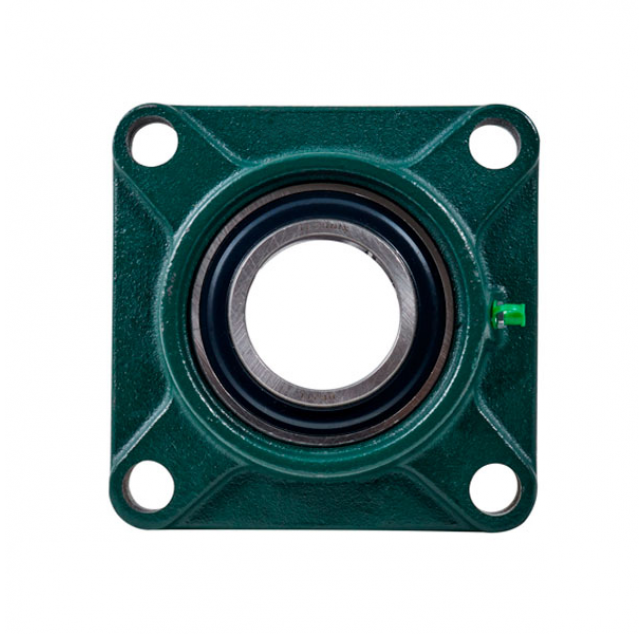

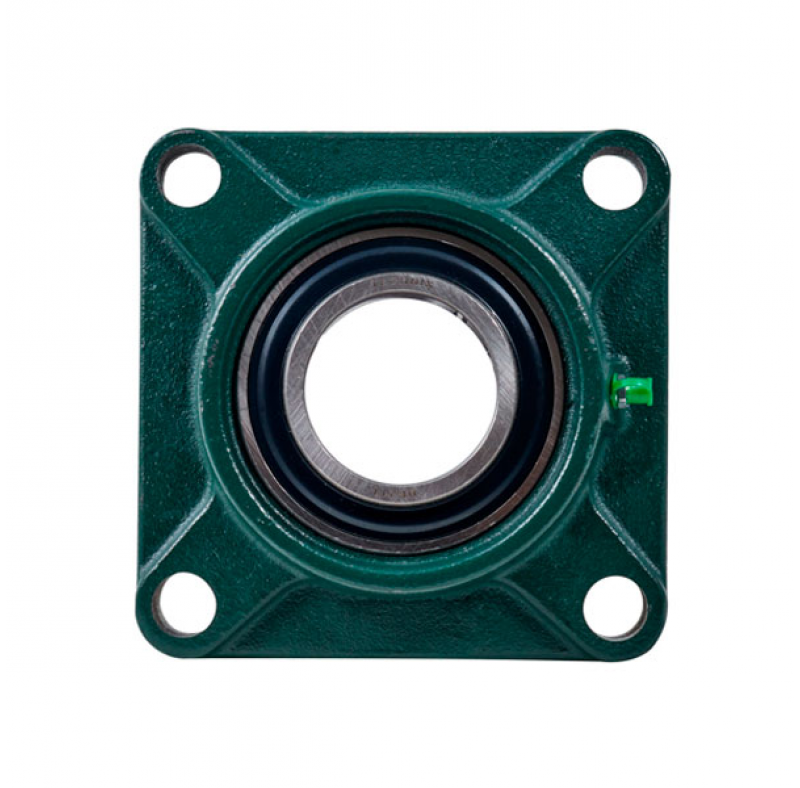

Подшипниковый узел UKF319 TECHNIX представляет собой фланцевый подшипниковый узел с закрепительной втулкой, предназначенный для монтажа в механизмах с вращающимися валами. Посадочный диаметр под вал — 85 мм; подшипник — UK319.
Серия UKF сочетает фланцевый корпус с подшипником UK; втулка указывается в характеристиках конкретной модели. Для модели указаны динамическая нагрузка C — 145350 Н и статическая нагрузка C0 — 113050 Н.
Основные характеристики
- Диаметр вала: 85 мм
- Подшипник: UK319
- Динамическая нагрузка C: 145350 Н
- Статическая нагрузка C0: 113050 Н
- Межцентровое расстояние креплений: 228 мм
- Длина корпуса: 290 мм
- Крепёжный винт: M30
При выборе модели учитывайте диаметр вала, тип корпуса, монтажные размеры и рабочую нагрузку.
| Характеристики | |
| Внутренний диаметр d, мм | 85 |
| Внутренняя глубина подшипника Bi, мм | 90 |
| Высота корпуса l, мм | 94 |
| Высота крепежной площадки g, мм | 30 |
| Диаметр крепежного отверстия S, мм | 35 |
| Длина корпуса a, мм | 290 |
| Допустимая динамическая нагрузка C, N | 145350 |
| Допустимая статическая нагрузка Co, N | 113050 |
| Крепежный винт | M30 |
| Межцентровое расстояние креплений на корпусе e, мм | 228 |
| Общая высота подшипникового узла z, мм | 111 |
| Подшипник | UK319 |
| Производитель | TECHNIX |
| Размер от нижнего края корпуса до середины шарика i, мм | 59 |
| Серия | UKF |
| Типоразмер | 319 |
