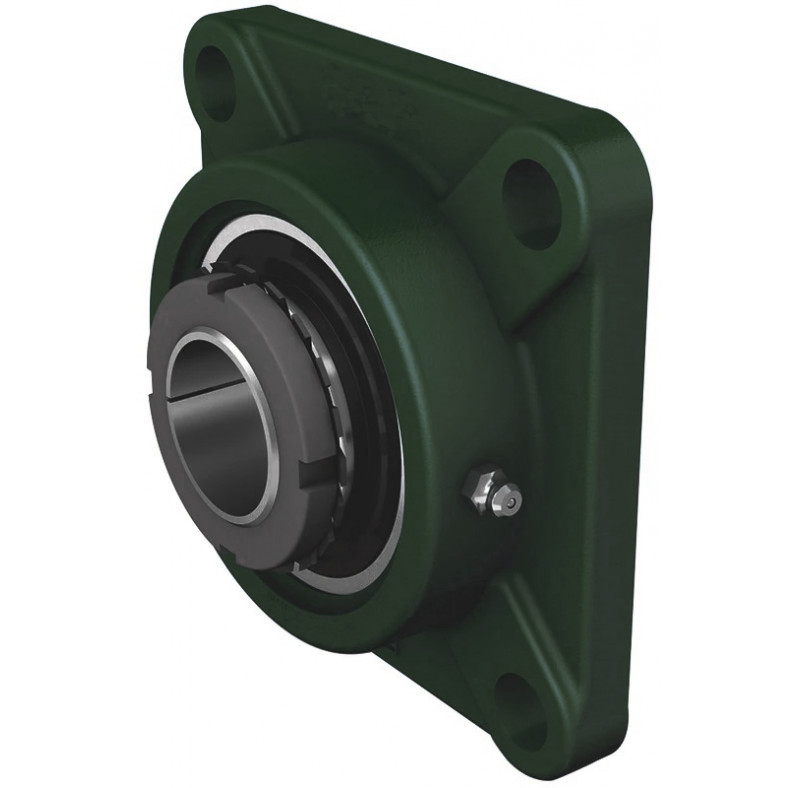

Подшипниковый узел UKF319 LIGHT TECHNIX относится к корпусным опорам для валов и применяется там, где требуется монтаж подшипника в готовом корпусе. Посадочный диаметр под вал — 85 мм; подшипник — UK319; исполнение корпуса — F; втулка — H2319; материал по спецификации — чугун СЧ20.
Серия UKF сочетает фланцевый корпус с подшипником UK; втулка указывается в характеристиках конкретной модели. Для модели указаны динамическая нагрузка C — 145350 Н и статическая нагрузка C0 — 113050 Н.
Основные характеристики
- Диаметр вала: 85 мм
- Подшипник: UK319
- Корпус: F
- Втулка: H2319
- Материал: чугун СЧ20
- Динамическая нагрузка C: 145350 Н
- Статическая нагрузка C0: 113050 Н
- Межцентровое расстояние креплений: 228 мм
- Длина корпуса: 290 мм
- Ширина корпуса: 290 мм
Перед заказом рекомендуется сверить диаметр вала, монтажные размеры и допустимые нагрузки с требованиями вашего оборудования.

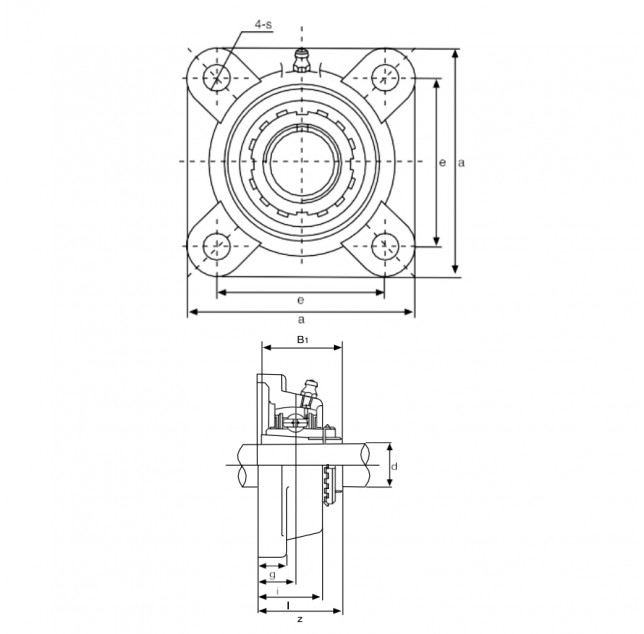

| Характеристики | |
| Внутренний диаметр d, мм | 85 |
| Внутренняя глубина подшипника Bi, мм | 90 |
| Втулка | H2319 |
| Высота корпуса l, мм | 94 |
| Высота крепежной площадки g, мм | 30 |
| Диаметр крепежного отверстия S, мм | 35 |
| Длина и ширина корпуса a, мм | 290 |
| Длина корпуса a, мм | 290 |
| Допустимая динамическая нагрузка C, N | 145350 |
| Допустимая статическая нагрузка Co, N | 113050 |
| Корпус | F |
| Крепежный винт | M30 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 228 |
| Общая высота подшипникового узла z, мм | 111 |
| Подшипник | UK319 |
| Производитель | TECHNIX |
| Размер от нижнего края корпуса до середины шарика i, мм | 59 |
| Серия | UKF |
| Типоразмер | 319 |
