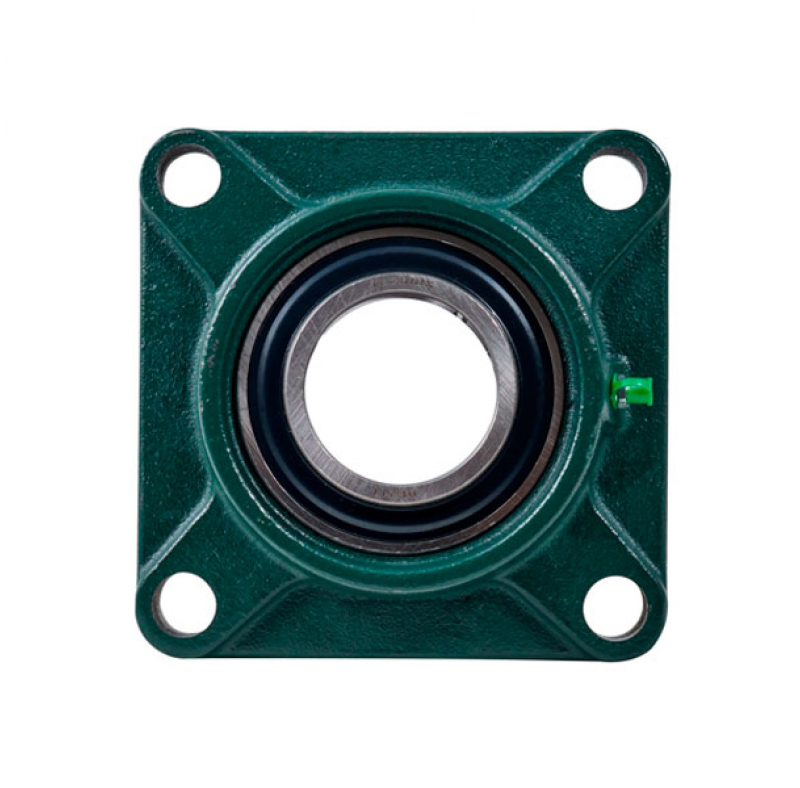

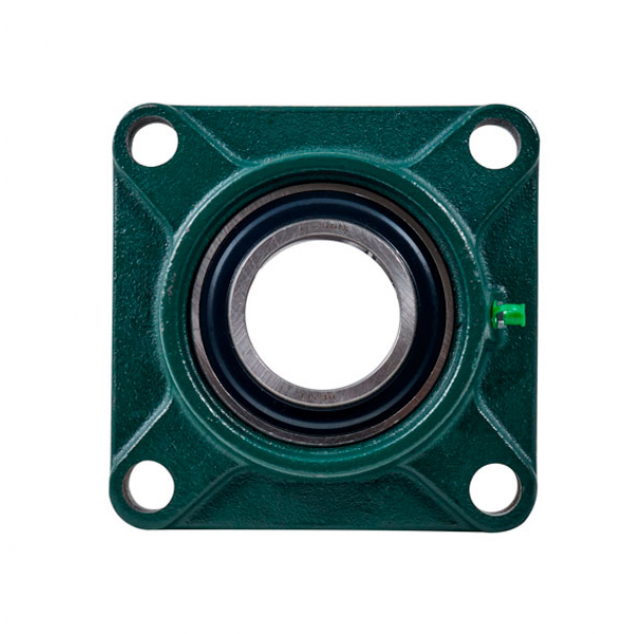

Подшипниковый узел UKF216 TECHNIX — фланцевый подшипниковый узел с закрепительной втулкой для установки в составе опорных и приводных узлов оборудования. Посадочный диаметр под вал — 70 мм; подшипник — UK216.
Серия UKF сочетает фланцевый корпус с подшипником UK; втулка указывается в характеристиках конкретной модели. Для модели указаны динамическая нагрузка C — 69065 Н и статическая нагрузка C0 — 50350 Н.
Основные характеристики
- Диаметр вала: 70 мм
- Подшипник: UK216
- Динамическая нагрузка C: 69065 Н
- Статическая нагрузка C0: 50350 Н
- Межцентровое расстояние креплений: 165 мм
- Длина корпуса: 208 мм
- Крепёжный винт: M20
Перед заказом рекомендуется сверить диаметр вала, монтажные размеры и допустимые нагрузки с требованиями вашего оборудования.
| Характеристики | |
| Внутренний диаметр d, мм | 70 |
| Внутренняя глубина подшипника Bi, мм | 78 |
| Высота корпуса l, мм | 58 |
| Высота крепежной площадки g, мм | 22 |
| Диаметр крепежного отверстия S, мм | 23 |
| Длина корпуса a, мм | 208 |
| Допустимая динамическая нагрузка C, N | 69065 |
| Допустимая статическая нагрузка Co, N | 50350 |
| Крепежный винт | M20 |
| Межцентровое расстояние креплений на корпусе e, мм | 165 |
| Общая высота подшипникового узла z, мм | 73,5 |
| Подшипник | UK216 |
| Производитель | TECHNIX |
| Размер от нижнего края корпуса до середины шарика i, мм | 34 |
| Серия | UKF |
| Типоразмер | 216 |
