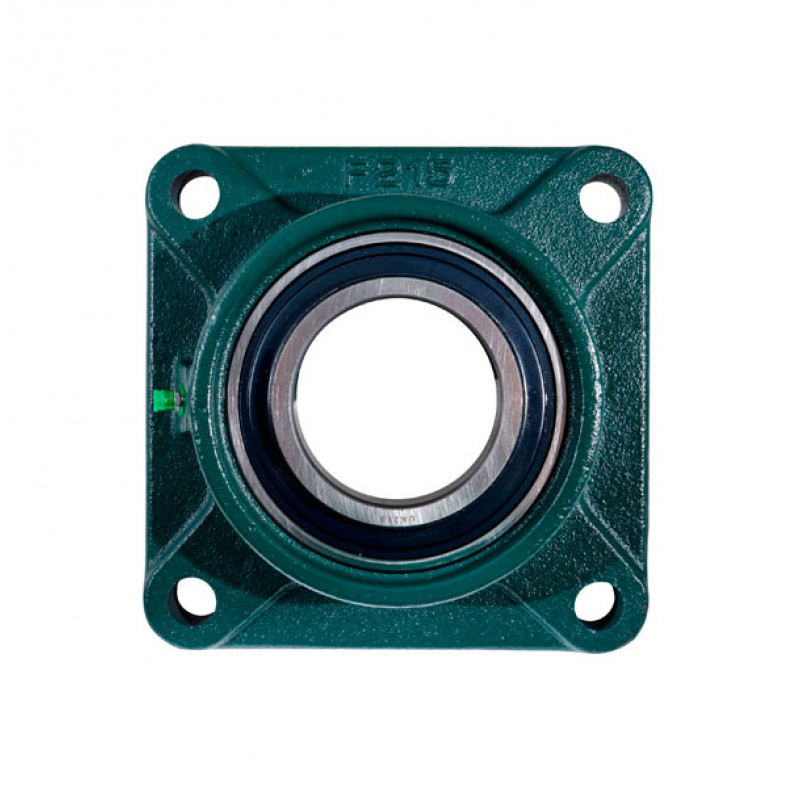

Подшипниковый узел UKF215 LIGHT TECHNIX относится к корпусным опорам для валов и применяется там, где требуется монтаж подшипника в готовом корпусе. Посадочный диаметр под вал — 65 мм; подшипник — UK215; исполнение корпуса — F; втулка — H2315; материал по спецификации — чугун СЧ20.
Серия UKF сочетает фланцевый корпус с подшипником UK; втулка указывается в характеристиках конкретной модели. Для модели указаны динамическая нагрузка C — 64030 Н и статическая нагрузка C0 — 45885 Н.
Основные характеристики
- Диаметр вала: 65 мм
- Подшипник: UK215
- Корпус: F
- Втулка: H2315
- Материал: чугун СЧ20
- Динамическая нагрузка C: 64030 Н
- Статическая нагрузка C0: 45885 Н
- Межцентровое расстояние креплений: 159 мм
- Длина корпуса: 200 мм
- Ширина корпуса: 200 мм
Перед заказом рекомендуется сверить диаметр вала, монтажные размеры и допустимые нагрузки с требованиями вашего оборудования.

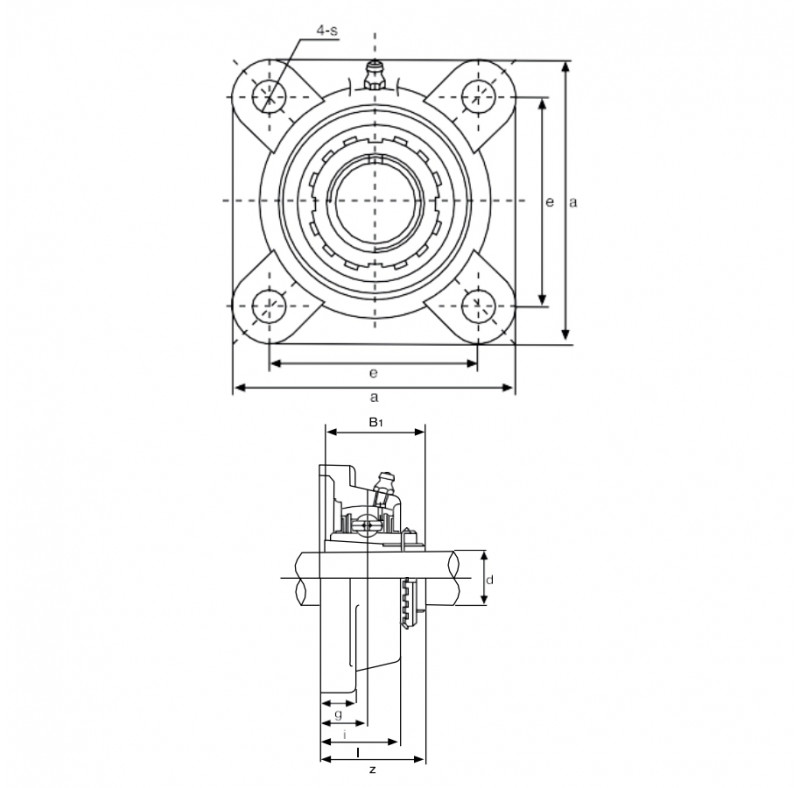

| Характеристики | |
| Внутренний диаметр d, мм | 65 |
| Внутренняя глубина подшипника Bi, мм | 73 |
| Втулка | H2315 |
| Высота корпуса l, мм | 56 |
| Высота крепежной площадки g, мм | 22 |
| Диаметр крепежного отверстия S, мм | 19 |
| Длина и ширина корпуса a, мм | 200 |
| Длина корпуса a, мм | 200 |
| Допустимая динамическая нагрузка C, N | 64030 |
| Допустимая статическая нагрузка Co, N | 45885 |
| Корпус | F |
| Крепежный винт | M16 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 159 |
| Общая высота подшипникового узла z, мм | 71 |
| Подшипник | UK215 |
| Производитель | TECHNIX |
| Размер от нижнего края корпуса до середины шарика i, мм | 34 |
| Серия | UKF |
| Типоразмер | 215 |
