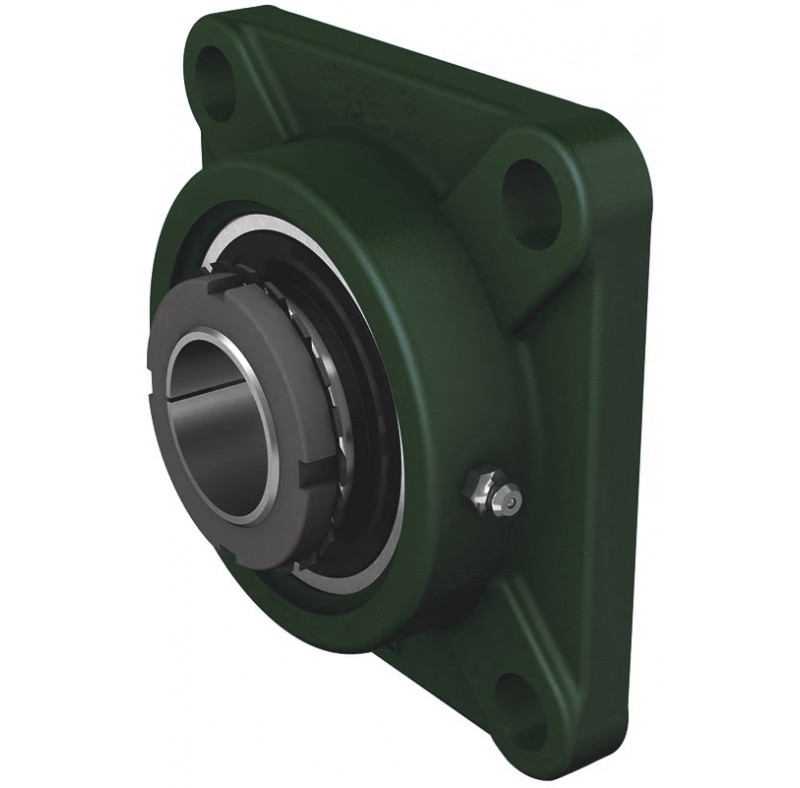

Подшипниковый узел UKF213+H2313 TECHNIX — фланцевый подшипниковый узел с закрепительной втулкой для установки в составе опорных и приводных узлов оборудования. Посадочный диаметр под вал — 60 мм; подшипник — UK213; исполнение корпуса — FL; втулка — H2313; материал по спецификации — чугун СЧ20.
Серия UKF сочетает фланцевый корпус с подшипником UK; втулка указывается в характеристиках конкретной модели. Для модели указаны динамическая нагрузка C — 54340 Н и статическая нагрузка C0 — 38095 Н.
Основные характеристики
- Диаметр вала: 60 мм
- Подшипник: UK213
- Корпус: FL
- Втулка: H2313
- Материал: чугун СЧ20
- Динамическая нагрузка C: 54340 Н
- Статическая нагрузка C0: 38095 Н
- Межцентровое расстояние креплений: 149 мм
- Длина корпуса: 187 мм
- Ширина корпуса: 187 мм
Перед заказом рекомендуется сверить диаметр вала, монтажные размеры и допустимые нагрузки с требованиями вашего оборудования.

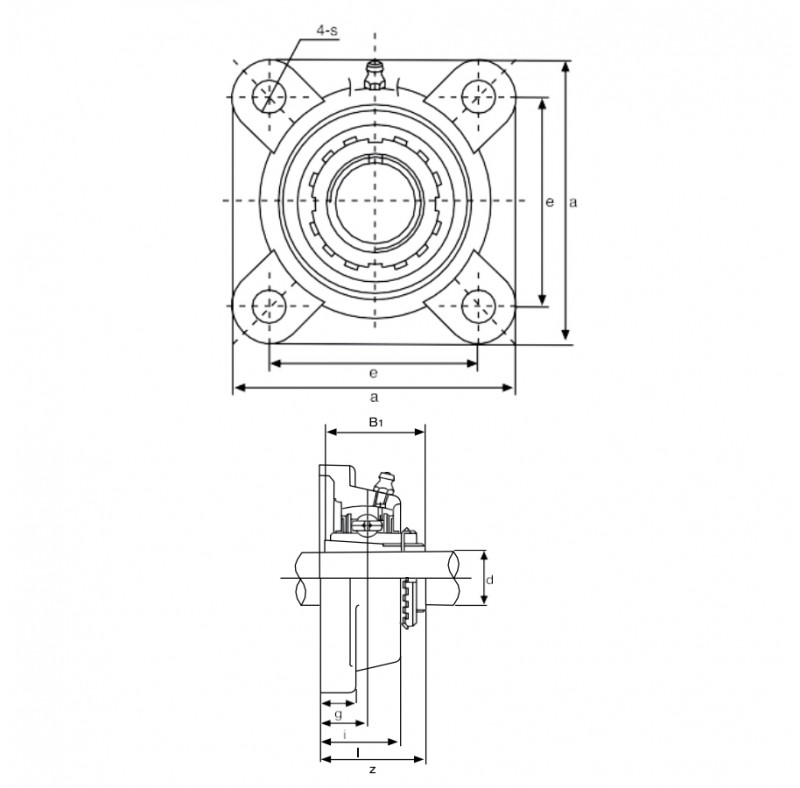

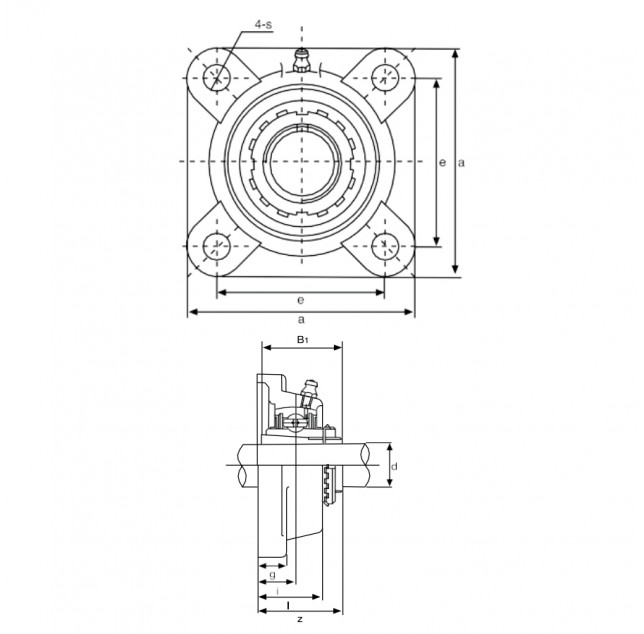

| Характеристики | |
| Внутренний диаметр d, мм | 60 |
| Внутренняя глубина подшипника Bi, мм | 65 |
| Втулка | H2313 |
| Высота корпуса l, мм | 50 |
| Высота крепежной площадки g, мм | 22 |
| Длина и ширина корпуса a, мм | 187 |
| Длина корпуса a, мм | 187 |
| Допустимая динамическая нагрузка C, N | 54340 |
| Допустимая статическая нагрузка Co, N | 38095 |
| Корпус | FL |
| Крепежный винт | M16 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 149 |
| Общая высота подшипникового узла z, мм | 64 |
| Подшипник | UK213 |
| Производитель | TECHNIX |
| Размер от нижнего края корпуса до середины шарика i, мм | 30 |
| Серия | UKF |
| Типоразмер | 213 |
