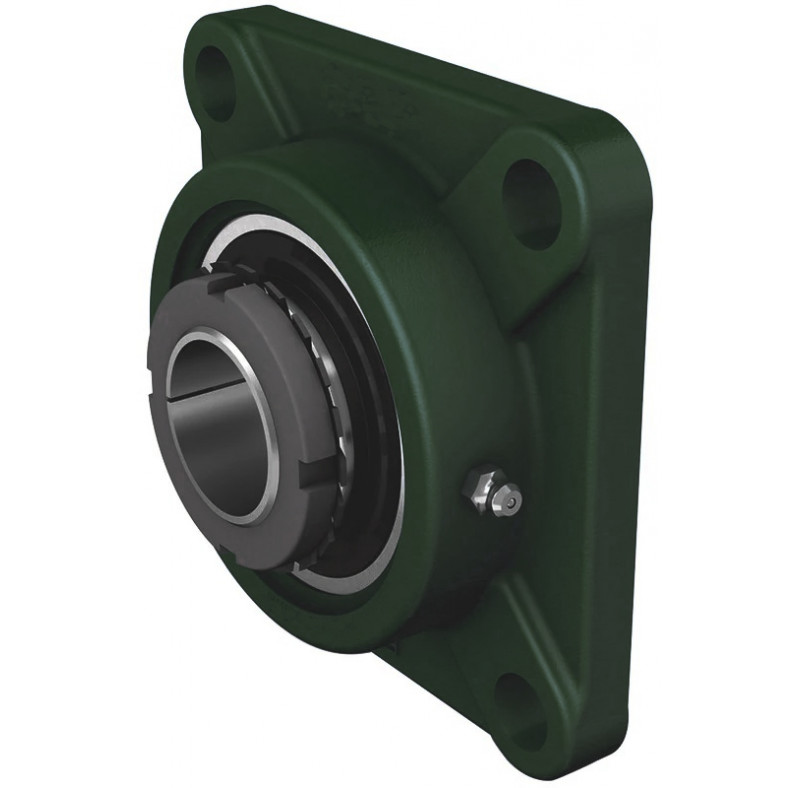

Подшипниковый узел UKF212+H2312 TECHNIX представляет собой фланцевый подшипниковый узел с закрепительной втулкой, предназначенный для монтажа в механизмах с вращающимися валами. Посадочный диаметр под вал — 55 мм; подшипник — UK212; исполнение корпуса — FL; втулка — H2312; материал по спецификации — чугун СЧ20.
Серия UKF сочетает фланцевый корпус с подшипником UK; втулка указывается в характеристиках конкретной модели. Для модели указаны динамическая нагрузка C — 49780 Н и статическая нагрузка C0 — 34390 Н.
Основные характеристики
- Диаметр вала: 55 мм
- Подшипник: UK212
- Корпус: FL
- Втулка: H2312
- Материал: чугун СЧ20
- Динамическая нагрузка C: 49780 Н
- Статическая нагрузка C0: 34390 Н
- Межцентровое расстояние креплений: 143 мм
- Длина корпуса: 175 мм
- Ширина корпуса: 175 мм
При выборе модели учитывайте диаметр вала, тип корпуса, монтажные размеры и рабочую нагрузку.

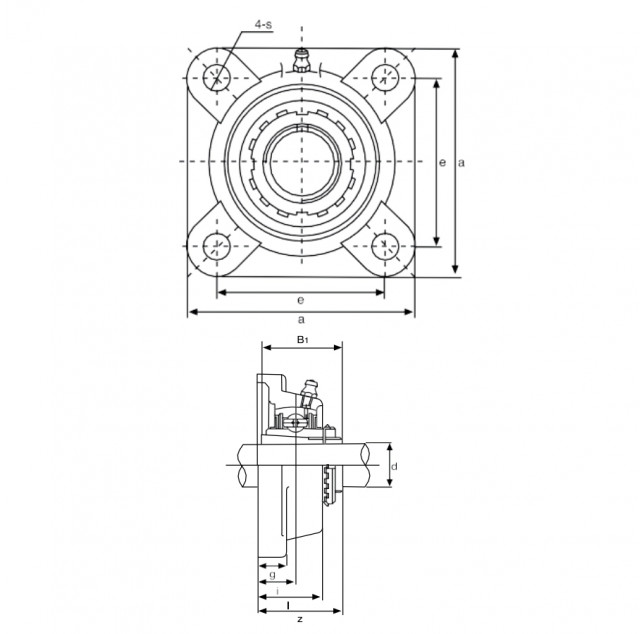

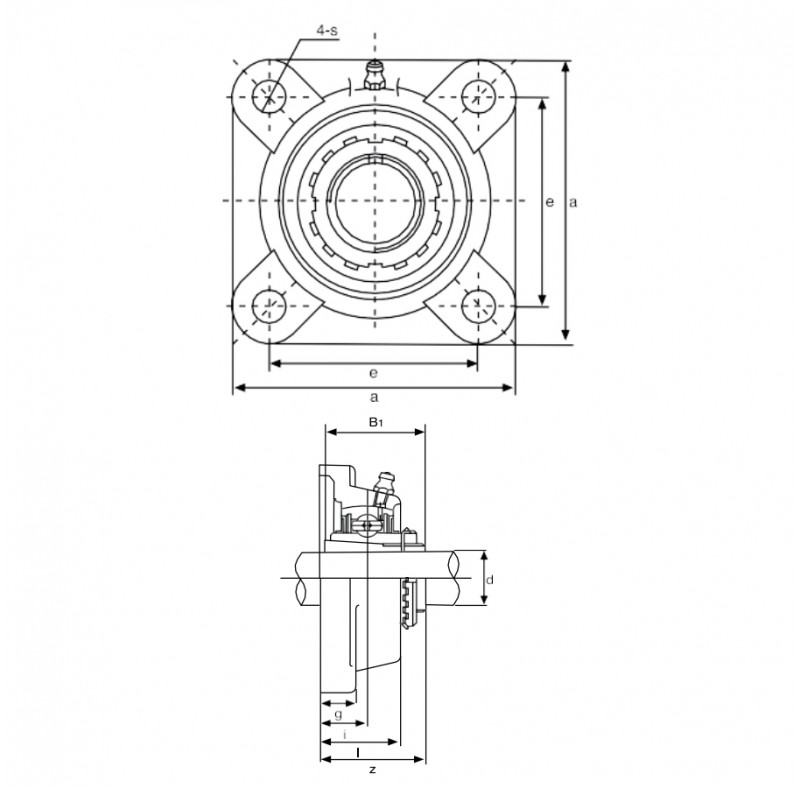

| Характеристики | |
| Внутренний диаметр d, мм | 55 |
| Внутренняя глубина подшипника Bi, мм | 62 |
| Втулка | H2312 |
| Высота корпуса l, мм | 48 |
| Высота крепежной площадки g, мм | 20 |
| Длина и ширина корпуса a, мм | 175 |
| Длина корпуса a, мм | 175 |
| Допустимая динамическая нагрузка C, N | 49780 |
| Допустимая статическая нагрузка Co, N | 34390 |
| Корпус | FL |
| Крепежный винт | M16 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 143 |
| Общая высота подшипникового узла z, мм | 61 |
| Подшипник | UK212 |
| Производитель | TECHNIX |
| Размер от нижнего края корпуса до середины шарика i, мм | 29 |
| Серия | UKF |
| Типоразмер | 212 |
