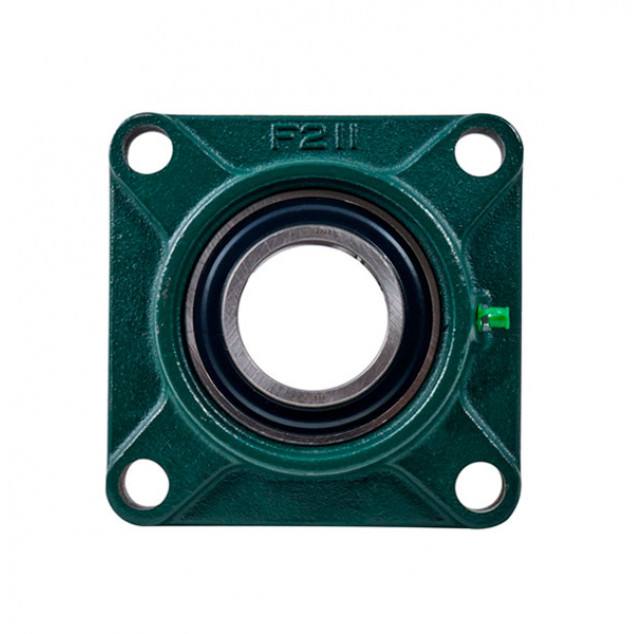

Подшипниковый узел UKF211 LIGHT TECHNIX представляет собой фланцевый подшипниковый узел с закрепительной втулкой, предназначенный для монтажа в механизмах с вращающимися валами. Посадочный диаметр под вал — 50 мм; подшипник — UK211; исполнение корпуса — F; втулка — H2311; материал по спецификации — чугун СЧ20.
Серия UKF сочетает фланцевый корпус с подшипником UK; втулка указывается в характеристиках конкретной модели. Для модели указаны динамическая нагрузка C — 41230 Н и статическая нагрузка C0 — 27930 Н.
Основные характеристики
- Диаметр вала: 50 мм
- Подшипник: UK211
- Корпус: F
- Втулка: H2311
- Материал: чугун СЧ20
- Динамическая нагрузка C: 41230 Н
- Статическая нагрузка C0: 27930 Н
- Межцентровое расстояние креплений: 130 мм
- Длина корпуса: 162 мм
- Ширина корпуса: 162 мм
Для правильного подбора сравните посадочный диаметр, размеры корпуса и нагрузочные параметры с характеристиками механизма.

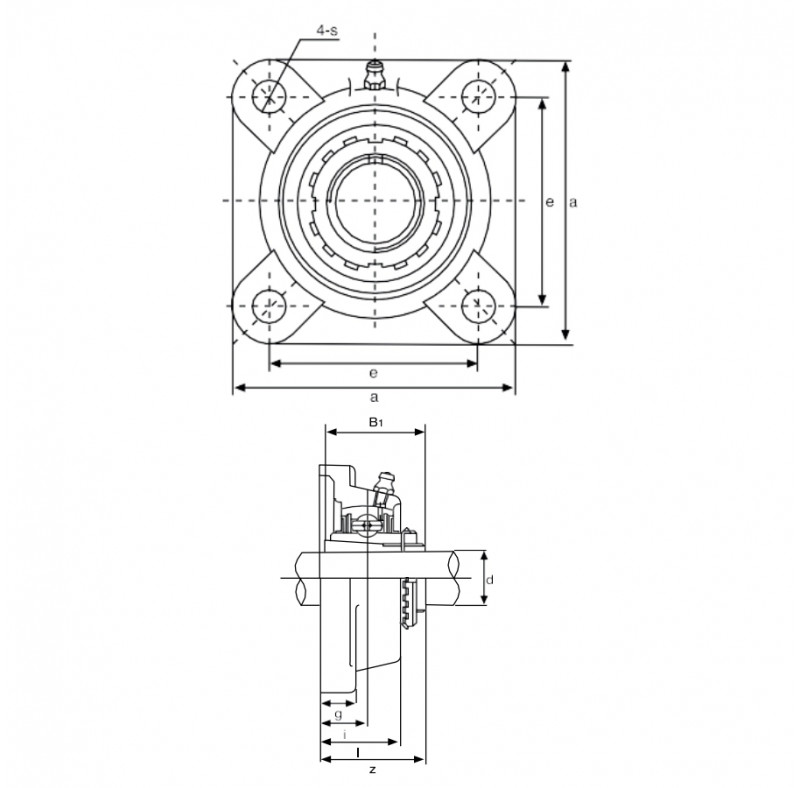

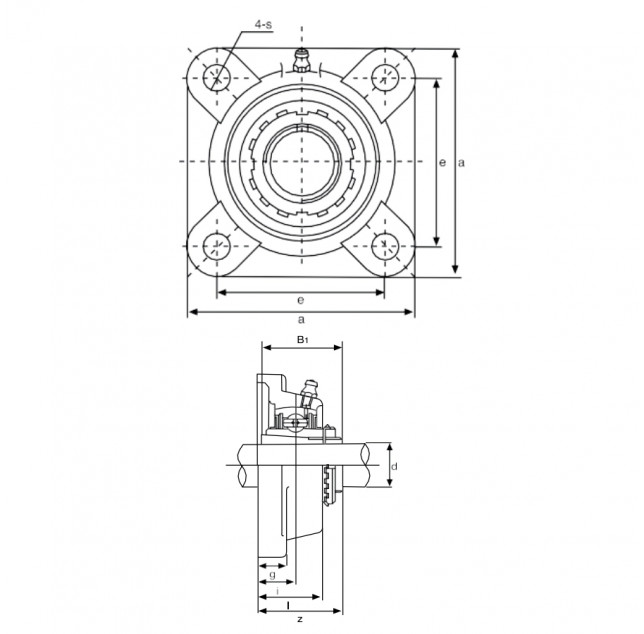

| Характеристики | |
| Внутренний диаметр d, мм | 50 |
| Внутренняя глубина подшипника Bi, мм | 59 |
| Втулка | H2311 |
| Высота корпуса l, мм | 43 |
| Высота крепежной площадки g, мм | 20 |
| Диаметр крепежного отверстия S, мм | 19 |
| Длина и ширина корпуса a, мм | 162 |
| Длина корпуса a, мм | 162 |
| Допустимая динамическая нагрузка C, N | 41230 |
| Допустимая статическая нагрузка Co, N | 27930 |
| Корпус | F |
| Крепежный винт | M16 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 130 |
| Общая высота подшипникового узла z, мм | 54,5 |
| Подшипник | UK211 |
| Производитель | TECHNIX |
| Размер от нижнего края корпуса до середины шарика i, мм | 25 |
| Серия | UKF |
| Типоразмер | 211 |
