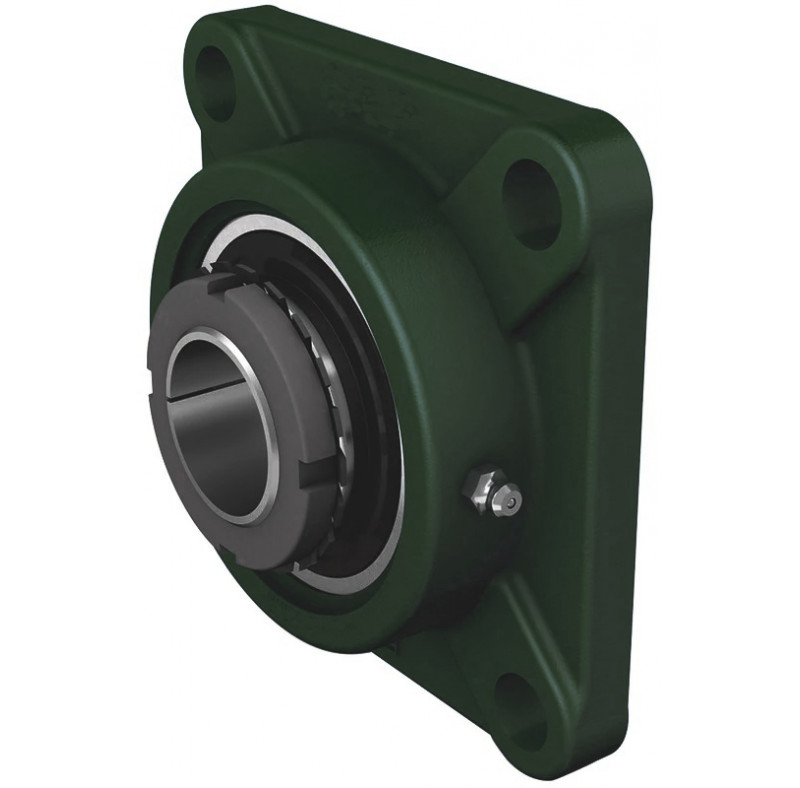

Подшипниковый узел UKF209 LIGHT TECHNIX — фланцевый подшипниковый узел с закрепительной втулкой для установки в составе опорных и приводных узлов оборудования. Посадочный диаметр под вал — 40 мм; подшипник — UK209; исполнение корпуса — F; втулка — H2309; материал по спецификации — чугун СЧ20.
Серия UKF сочетает фланцевый корпус с подшипником UK; втулка указывается в характеристиках конкретной модели. Для модели указаны динамическая нагрузка C — 32395 Н и статическая нагрузка C0 — 20235 Н.
Основные характеристики
- Диаметр вала: 40 мм
- Подшипник: UK209
- Корпус: F
- Втулка: H2309
- Материал: чугун СЧ20
- Динамическая нагрузка C: 32395 Н
- Статическая нагрузка C0: 20235 Н
- Межцентровое расстояние креплений: 105 мм
- Длина корпуса: 137 мм
- Ширина корпуса: 137 мм
Для правильного подбора сравните посадочный диаметр, размеры корпуса и нагрузочные параметры с характеристиками механизма.

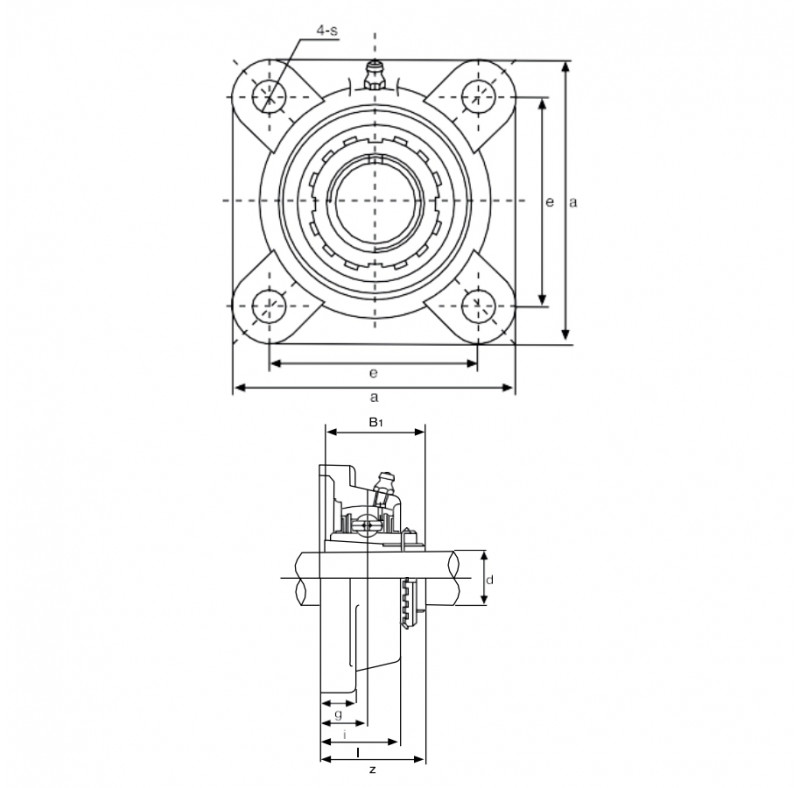

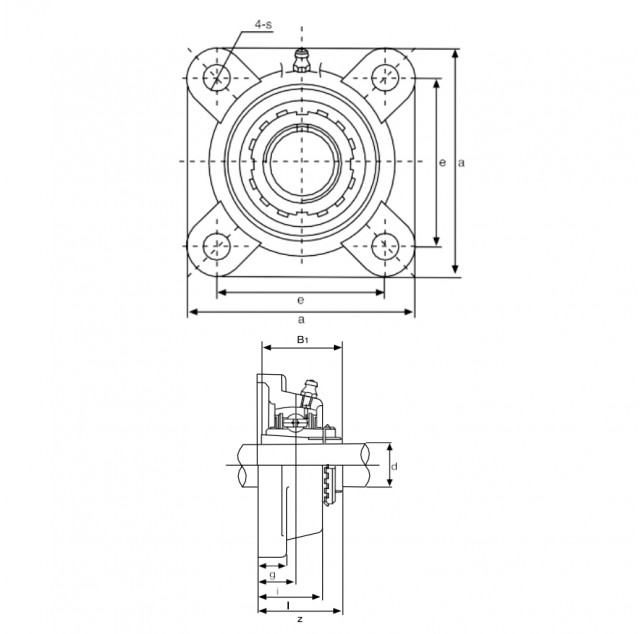

| Характеристики | |
| Внутренний диаметр d, мм | 40 |
| Внутренняя глубина подшипника Bi, мм | 50 |
| Втулка | H2309 |
| Высота корпуса l, мм | 38 |
| Высота крепежной площадки g, мм | 18 |
| Диаметр крепежного отверстия S, мм | 16 |
| Длина и ширина корпуса a, мм | 137 |
| Длина корпуса a, мм | 137 |
| Допустимая динамическая нагрузка C, N | 32395 |
| Допустимая статическая нагрузка Co, N | 20235 |
| Корпус | F |
| Крепежный винт | M14 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 105 |
| Общая высота подшипникового узла z, мм | 48,5 |
| Подшипник | UK209 |
| Производитель | TECHNIX |
| Размер от нижнего края корпуса до середины шарика i, мм | 22 |
| Серия | UKF |
| Типоразмер | 209 |
