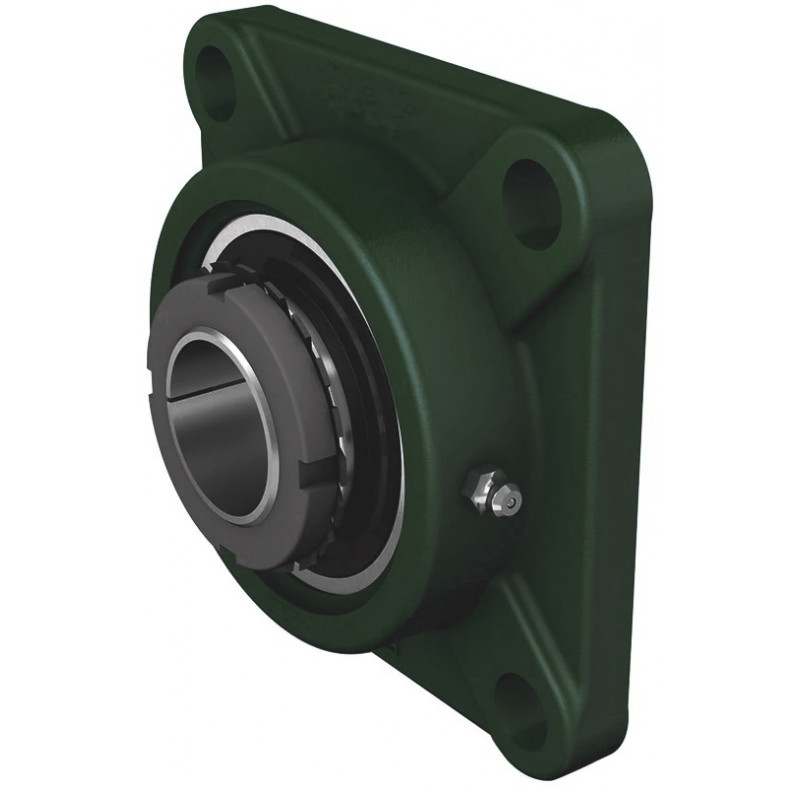

Подшипниковый узел UKF207+H2307 TECHNIX относится к корпусным опорам для валов и применяется там, где требуется монтаж подшипника в готовом корпусе. Посадочный диаметр под вал — 30 мм; подшипник — UK207; исполнение корпуса — FL; втулка — H2307; материал по спецификации — чугун СЧ20.
Серия UKF сочетает фла??цевый корпус с подшипником UK; втулка указывается в характеристиках конкретной модели. Для модели указаны динамическая нагрузка C — 24415 Н и статическая нагрузка C0 — 14630 Н.
Основные характеристики
- Диаметр вала: 30 мм
- Подшипник: UK207
- Корпус: FL
- Втулка: H2307
- Материал: чугун СЧ20
- Динамическая нагрузка C: 24415 Н
- Статическая нагрузка C0: 14630 Н
- Межцентровое расстояние креплений: 92 мм
- Длина корпуса: 117 мм
- Ширина корпуса: 117 мм
Перед заказом рекомендуется сверить диаметр вала, монтажные размеры и допустимые нагрузки с требованиями вашего оборудования.

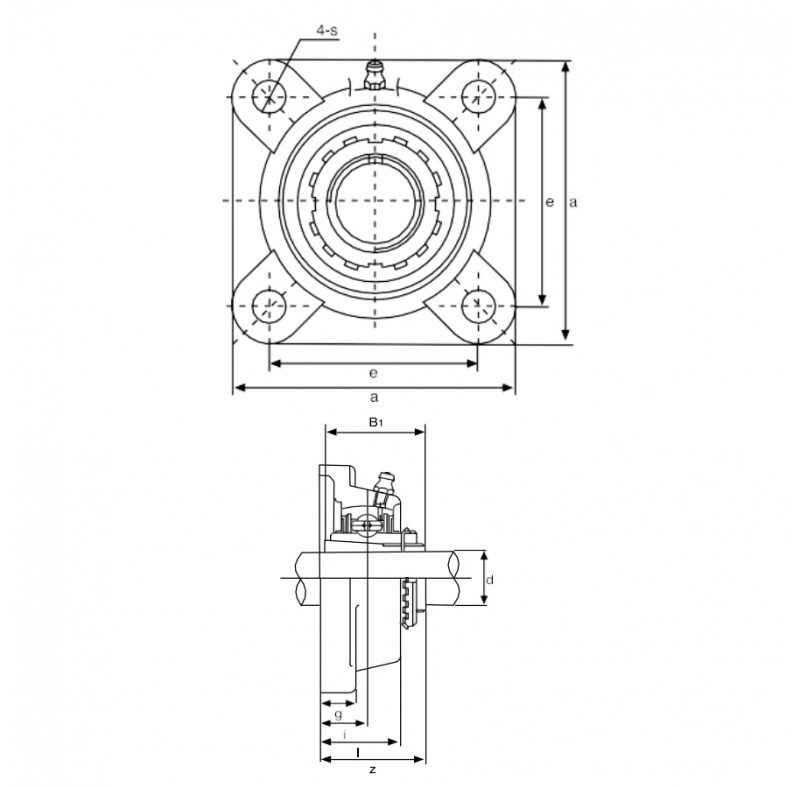

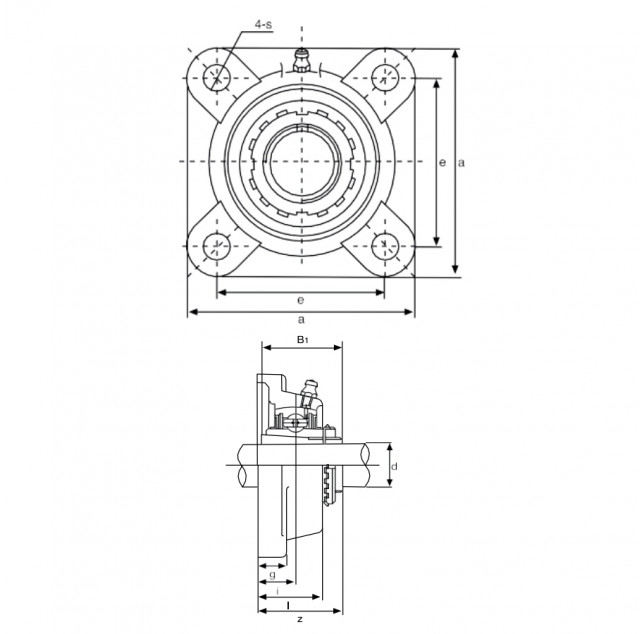

| Характеристики | |
| Внутренний диаметр d, мм | 30 |
| Внутренняя глубина подшипника Bi, мм | 43 |
| Втулка | H2307 |
| Высота корпуса l, мм | 34 |
| Высота крепежной площадки g, мм | 16 |
| Длина и ширина корпуса a, мм | 117 |
| Длина корпуса a, мм | 117 |
| Допустимая динамическая нагрузка C, N | 24415 |
| Допустимая статическая нагрузка Co, N | 14630 |
| Корпус | FL |
| Крепежный винт | M12 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 92 |
| Общая высота подшипникового узла z, мм | 42,5 |
| Подшипник | UK207 |
| Производитель | TECHNIX |
| Размер от нижнего края корпуса до середины шарика i, мм | 19 |
| Серия | UKF |
| Типоразмер | 207 |
