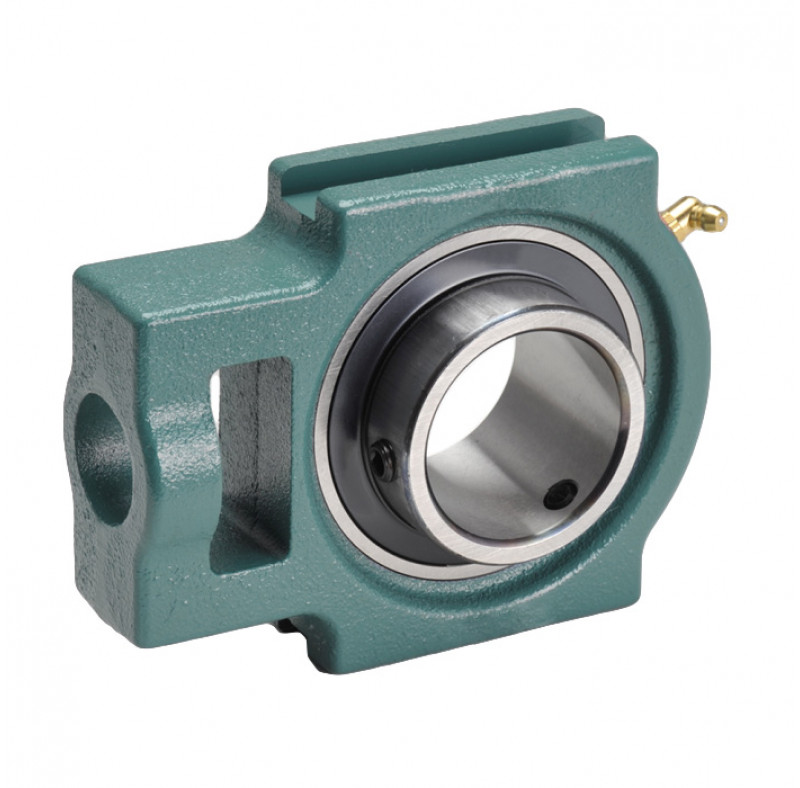

Подшипниковый узел UCT211 TECHNIX относится к корпусным опорам для валов и применяется там, где требуется монтаж подшипника в готовом корпусе. Посадочный диаметр под вал — 55 мм; исполнение корпуса — T; материал по спецификации — чугун СЧ20.
Исполнение серии UCT применяют в узлах, где требуется возможность установки и регулировки положения опоры. Для модели указаны динамическая нагрузка C — 41230 Н и статическая нагрузка C0 — 27930 Н.
Основные характеристики
- Диаметр вала: 55 мм
- Корпус: T
- Материал: чугун СЧ20
- Динамическая нагрузка C: 41230 Н
- Статическая нагрузка C0: 27930 Н
- Длина корпуса: 146 мм
Перед заказом рекомендуется сверить диаметр вала, монтажные размеры и допустимые нагрузки с требованиями вашего оборудования.
| Характеристики | |
| Внешний диаметр крепежной площадки j, мм | 64 |
| Внутренний диаметр d, мм | 55 |
| Внутренняя глубина подшипника Bi, мм | 55,6 |
| Высота корпуса l, мм | 41 |
| Высота крепежной площадки g, мм | 19 |
| Высота крепежной площадки k, мм | 22 |
| Высота от основания до середины центра оси подшипника h, мм | 106 |
| Диаметр крепежного отверстия S, мм | 35 |
| Длина корпуса a, мм | 146 |
| Длина корпуса w, мм | 171 |
| Длина крепежного отверстия o, мм | 25 |
| Длина монтажного окна q, мм | 64 |
| Допустимая динамическая нагрузка C, N | 41230 |
| Допустимая статическая нагрузка Co, N | 27930 |
| Корпус | T |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 130 |
| Подшипник | UC211 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 22,2 |
| Серия | UCT |
| Типоразмер | 211 |
| Ширина корпуса a, мм | 146 |
| Ширина корпуса b, мм | 95 |
| Ширина крепежной площадки p, мм | 102 |
