Подшипниковый узел UCT210 LIGHT TECHNIX — натяжной подшипниковый узел для установки в составе опорных и приводных узлов оборудования. Посадочный диаметр под вал — 50 мм; исполнение корпуса — T; материал по спецификации — чугун СЧ20.
Исполнение серии UCT применяют в узлах, где требуется возможность установки и регулировки положения опоры. Для модели указаны динамическая нагрузка C — 33345 Н и статическая нагрузка C0 — 22135 Н.
Основные характеристики
- Диаметр вала: 50 мм
- Корпус: T
- Материал: чугун СЧ20
- Динамическая нагрузка C: 33345 Н
- Статическая нагрузка C0: 22135 Н
- Длина корпуса: 117 мм
Перед заказом рекомендуется сверить диаметр вала, монтажные размеры и допустимые нагрузки с требованиями вашего оборудования.

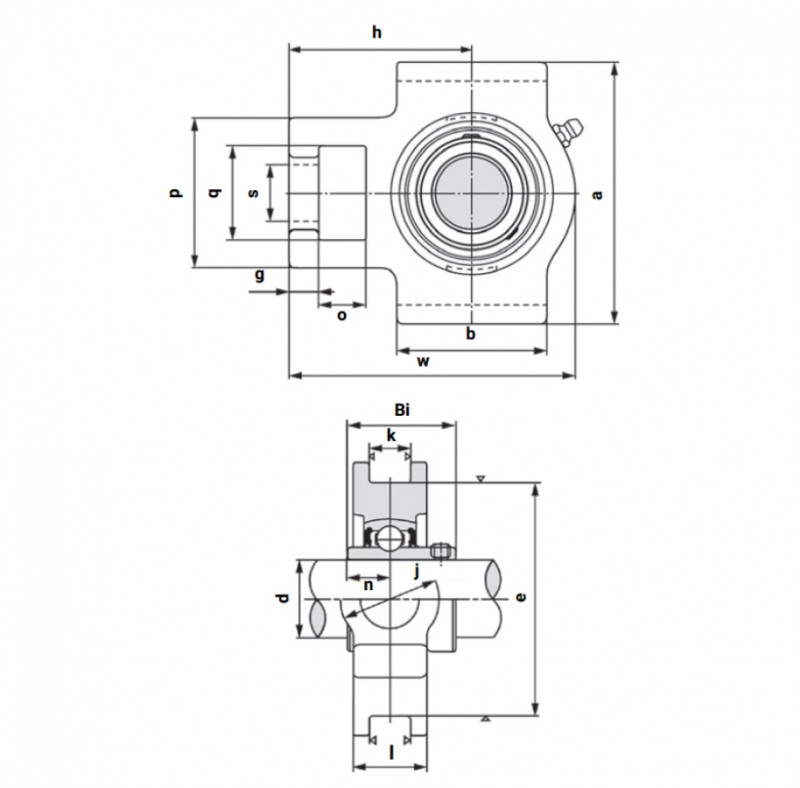

| Характеристики | |
| Внешний диаметр крепежной площадки j, мм | 49 |
| Внутренний диаметр d, мм | 50 |
| Внутренняя глубина подшипника Bi, мм | 51,6 |
| Высота корпуса l, мм | 35 |
| Высота крепежной площадки g, мм | 16 |
| Высота крепежной площадки k, мм | 16 |
| Высота от основания до середины центра оси подшипника h, мм | 90 |
| Диаметр крепежного отверстия S, мм | 29 |
| Длина корпуса a, мм | 117 |
| Длина корпуса w, мм | 149 |
| Длина крепежного отверстия o, мм | 19 |
| Длина монтажного окна q, мм | 49 |
| Допустимая динамическая нагрузка C, N | 33345 |
| Допустимая статическая нагрузка Co, N | 22135 |
| Корпус | T |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 102 |
| Подшипник | UC210 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 19 |
| Серия | UCT |
| Типоразмер | 210 |
| Ширина корпуса a, мм | 117 |
| Ширина корпуса b, мм | 86 |
| Ширина крепежной площадки p, мм | 83 |
