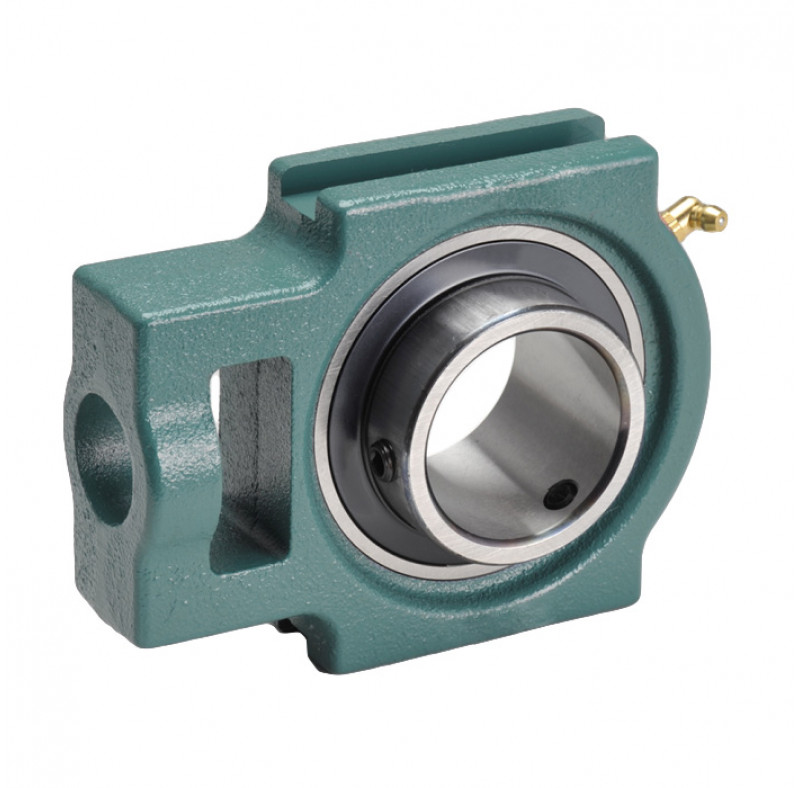

Подшипниковый узел UCT208 TECHNIX — готовый натяжной подшипниковый узел, который можно использовать при сборке и обслуживании промышленного оборудования. Посадочный диаметр под вал — 40 мм; исполнение корпуса — T; материал по спецификации — чугун СЧ20.
Исполнение серии UCT применяют в узлах, где требуется возможность установки и регулировки положения опоры. Для модели указаны динамическая нагрузка C — 27645 Н и статическая нагрузка C0 — 16910 Н.
Основные характеристики
- Диаметр вала: 40 мм
- Корпус: T
- Материал: чугун СЧ20
- Динамическая нагрузка C: 27645 Н
- Статическая нагрузка C0: 16910 Н
- Длина корпуса: 114 мм
Для правильного подбора сравните посадочный диаметр, размеры корпуса и нагрузочные параметры с характеристиками механизма.
| Характеристики | |
| Внешний диаметр крепежной площадки j, мм | 49 |
| Внутренний диаметр d, мм | 40 |
| Внутренняя глубина подшипника Bi, мм | 49,2 |
| Высота корпуса l, мм | 35 |
| Высота крепежной площадки g, мм | 16 |
| Высота крепежной площадки k, мм | 16 |
| Высота от основания до середины центра оси подшипника h, мм | 89 |
| Диаметр крепежного отверстия S, мм | 29 |
| Длина корпуса a, мм | 114 |
| Длина корпуса w, мм | 144 |
| Длина крепежного отверстия o, мм | 19 |
| Длина монтажного окна q, мм | 49 |
| Допустимая динамическая нагрузка C, N | 27645 |
| Допустимая статическая нагрузка Co, N | 16910 |
| Корпус | T |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 102 |
| Подшипник | UC208 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 19 |
| Серия | UCT |
| Типоразмер | 208 |
| Ширина корпуса a, мм | 114 |
| Ширина корпуса b, мм | 83 |
| Ширина крепежной площадки p, мм | 83 |
