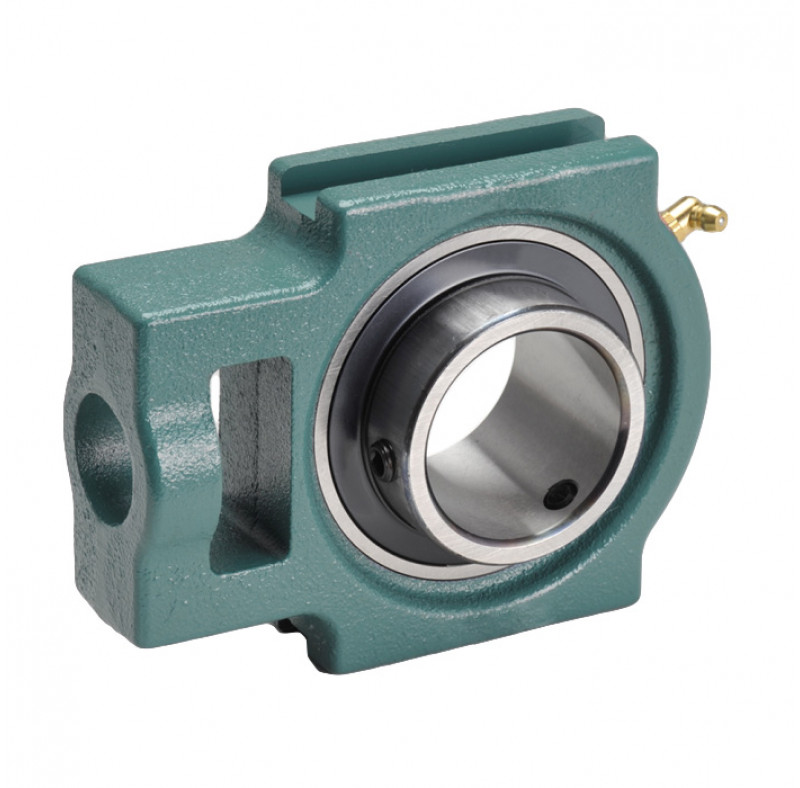

Подшипниковый узел UCT206 TECHNIX относится к корпусным опорам для валов и применяется там, где требуется монтаж подшипника в готовом корпусе. Посадочный диаметр под вал — 30 мм; исполнение корпуса — T; материал по спецификации — чугун СЧ20.
Исполнение серии UCT применяют в узлах, где требуется возможность установки и регулировки положения опоры. Для модели указаны динамическая нагрузка C — 18525 Н и статическая нагрузка C0 — 10735 Н.
Основные характеристики
- Диаметр вала: 30 мм
- Корпус: T
- Материал: чугун СЧ20
- Динамическая нагрузка C: 18525 Н
- Статическая нагрузка C0: 10735 Н
- Длина корпуса: 102 мм
Перед заказом рекомендуется сверить диаметр вала, монтажные размеры и допустимые нагрузки с требованиями вашего оборудования.

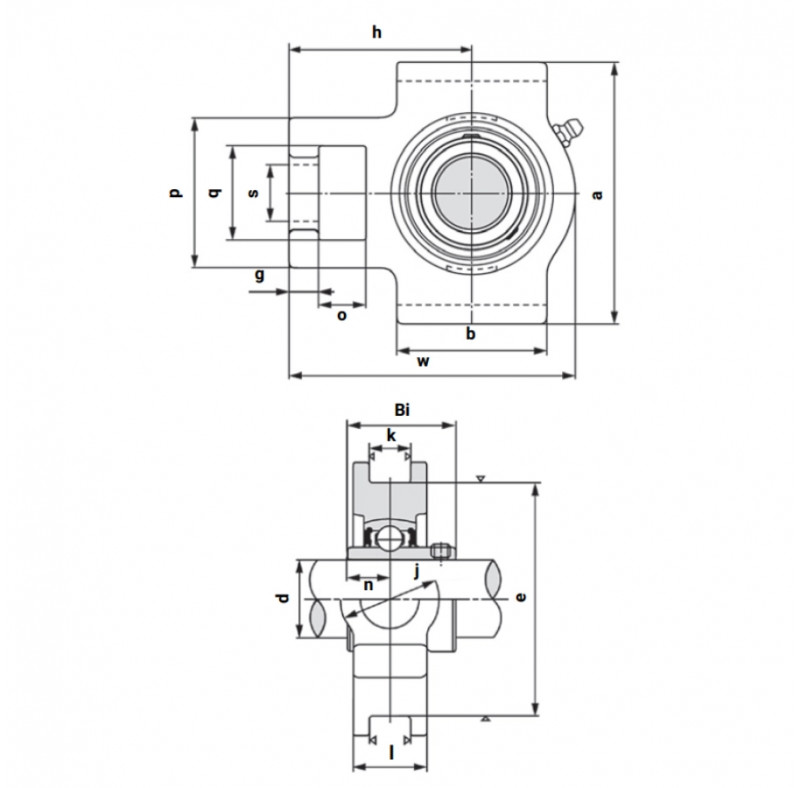

| Характеристики | |
| Внешний диаметр крепежной площадки j, мм | 37 |
| Внутренний диаметр d, мм | 30 |
| Внутренняя глубина подшипника Bi, мм | 38,1 |
| Высота корпуса l, мм | 28 |
| Высота крепежной площадки g, мм | 10 |
| Высота крепежной площадки k, мм | 12 |
| Высота от основания до середины центра оси подшипника h, мм | 70 |
| Диаметр крепежного отверстия S, мм | 22 |
| Длина корпуса a, мм | 102 |
| Длина корпуса w, мм | 113 |
| Длина крепежного отверстия o, мм | 16 |
| Длина монтажного окна q, мм | 37 |
| Допустимая динамическая нагрузка C, N | 18525 |
| Допустимая статическая нагрузка Co, N | 10735 |
| Корпус | T |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 89 |
| Подшипник | UC206 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 15,9 |
| Серия | UCT |
| Типоразмер | 206 |
| Ширина корпуса a, мм | 102 |
| Ширина корпуса b, мм | 57 |
| Ширина крепежной площадки p, мм | 56 |
