Подшипниковый узел UCPA208 LIGHT TECHNIX относится к корпусным опорам для валов и применяется там, где требуется монтаж подшипника в готовом корпусе. Посадочный диаметр под вал — 40 мм; подшипник — UC208; исполнение корпуса — PA; материал по спецификации — чугун СЧ20.
Компактный корпус серии UCPA подходит для монтажа в местах с ограниченным пространством. Для модели указаны динамическая нагрузка C — 27645 Н и статическая нагрузка C0 — 16910 Н.
Основные характеристики
- Диаметр вала: 40 мм
- Подшипник: UC208
- Корпус: PA
- Материал: чугун СЧ20
- Динамическая нагрузка C: 27645 Н
- Статическая нагрузка C0: 16910 Н
- Межцентровое расстояние креплений: 84 мм
- Длина корпуса: 116 мм
- Ширина корпуса: 58 мм
- Крепёжный винт: M14
Перед заказом рекомендуется сверить диаметр вала, монтажные размеры и допустимые нагрузки с требованиями вашего оборудования.

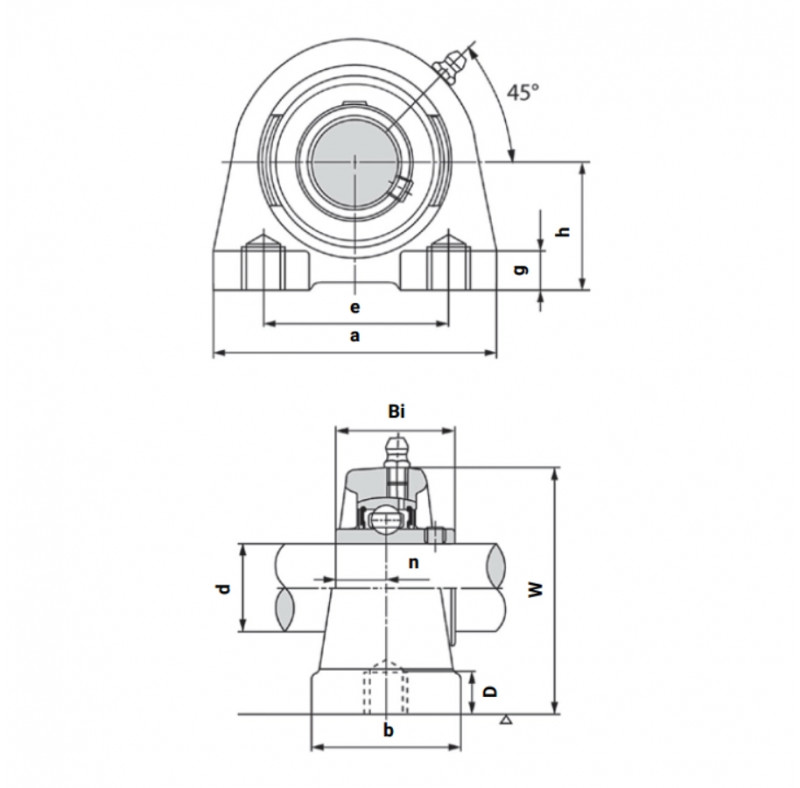

| Характеристики | |
| Внутренний диаметр d, мм | 40 |
| Внутренняя глубина подшипника Bi, мм | 49,2 |
| Высота крепежной площадки g, мм | 13 |
| Высота от основания до середины центра оси подшипника h, мм | 49,2 |
| Глубина отверстия крепежного винта D, мм | 20 |
| Длина корпуса a, мм | 116 |
| Длина корпуса w, мм | 100 |
| Допустимая динамическая нагрузка C, N | 27645 |
| Допустимая статическая нагрузка Co, N | 16910 |
| Корпус | PA |
| Крепежный винт | M14 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 84 |
| Подшипник | UC208 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 19 |
| Серия | UCPA |
| Типоразмер | 208 |
| Ширина корпуса b, мм | 58 |
