Подшипниковый узел UCPA207 LIGHT TECHNIX — готовый компактный корпусной подшипниковый узел, который можно использовать при сборке и обслуживании промышленного оборудования. Посадочный диаметр под вал — 35 мм; подшипник — UC207; исполнение корпуса — PA; материал по спецификации — чугун СЧ20.
Компактный корпус серии UCPA подходит для монтажа в местах с ограниченным пространством. Для модели указаны динамическая нагрузка C — 24415 Н и статическая нагрузка C0 — 14630 Н.
Основные характеристики
- Диаметр вала: 35 мм
- Подшипник: UC207
- Корпус: PA
- Материал: чугун СЧ20
- Динамическая нагрузка C: 24415 Н
- Статическая нагрузка C0: 14630 Н
- Межцентровое расстояние креплений: 80 мм
- Длина корпуса: 110 мм
- Ширина корпуса: 55 мм
- Крепёжный винт: M14
Для правильного подбора сравните посадочный диаметр, размеры корпуса и нагрузочные параметры с характеристиками механизма.

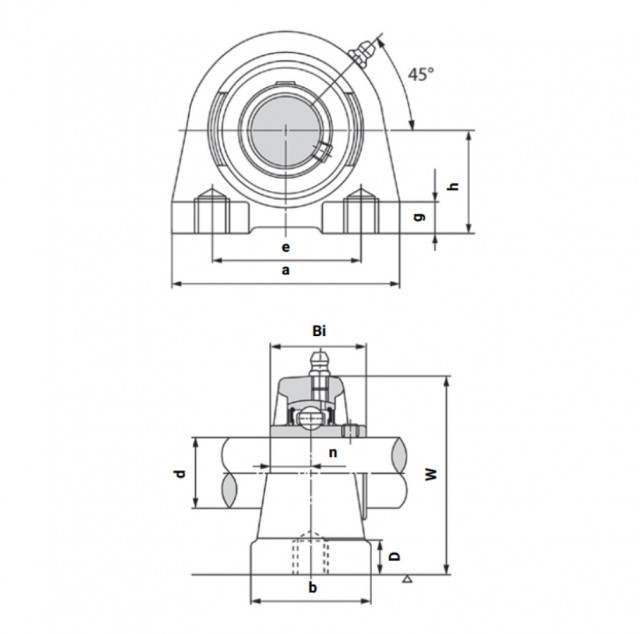

| Характеристики | |
| Внутренний диаметр d, мм | 35 |
| Внутренняя глубина подшипника Bi, мм | 42,9 |
| Высота крепежной площадки g, мм | 13 |
| Высота от основания до середины центра оси подшипника h, мм | 47,6 |
| Глубина отверстия крепежного винта D, мм | 20 |
| Длина корпуса a, мм | 110 |
| Длина корпуса w, мм | 95 |
| Допустимая динамическая нагрузка C, N | 24415 |
| Допустимая статическая нагрузка Co, N | 14630 |
| Корпус | PA |
| Крепежный винт | M14 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 80 |
| Подшипник | UC207 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 17,5 |
| Серия | UCPA |
| Типоразмер | 207 |
| Ширина корпуса b, мм | 55 |
