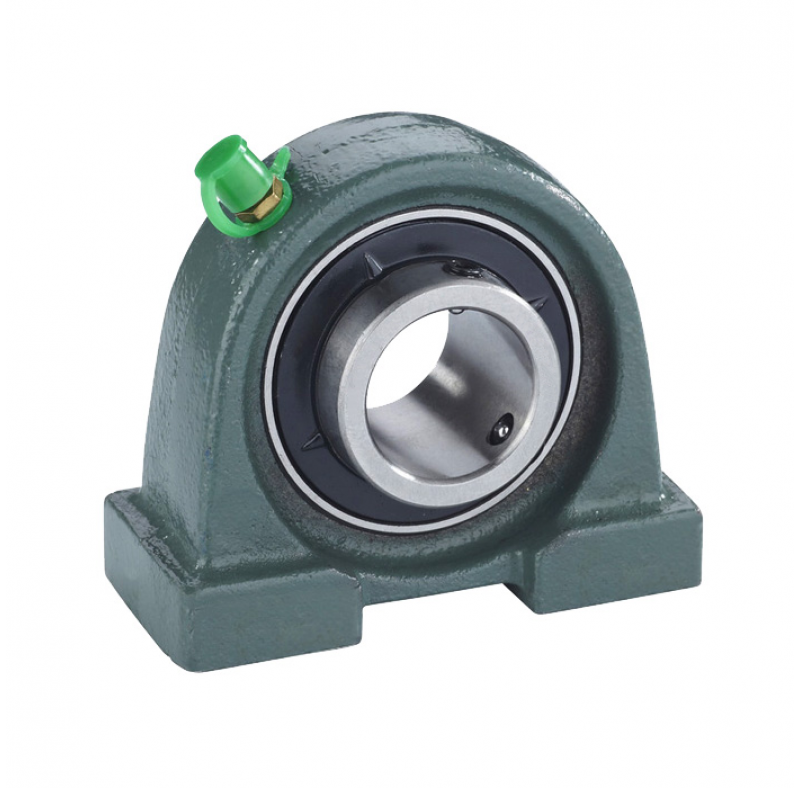

Подшипниковый узел UCPA204 TECHNIX представляет собой компактный корпусной подшипниковый узел, предназначенный для монтажа в механизмах с вращающимися валами. Посадочный диаметр под вал — 20 мм; подшипник — UC204; исполнение корпуса — PA; материал по спецификации — чугун СЧ20.
Компактный корпус серии UCPA подходит для монтажа в местах с ограниченным пространством. Для модели указаны динамическая нагрузка C — 12160 Н и статическая нагрузка C0 — 6318 Н.
Основные характеристики
- Диаметр вала: 20 мм
- Подшипник: UC204
- Корпус: PA
- Материал: чугун СЧ20
- Динамическая нагрузка C: 12160 Н
- Статическая нагрузка C0: 6318 Н
- Межцентровое расстояние креплений: 52 мм
- Длина корпуса: 76 мм
- Ширина корпуса: 40 мм
- Крепёжный винт: M10
При выборе модели учитывайте диаметр вала, тип корпуса, монтажные размеры и рабочую нагрузку.
| Характеристики | |
| Внутренний диаметр d, мм | 20 |
| Внутренняя глубина подшипника Bi, мм | 31 |
| Высота крепежной площадки g, мм | 11 |
| Высота от основания до середины центра оси подшипника h, мм | 30,2 |
| Глубина отверстия крепежного винта D, мм | 15 |
| Длина корпуса a, мм | 76 |
| Длина корпуса w, мм | 62 |
| Допустимая динамическая нагрузка C, N | 12160 |
| Допустимая статическая нагрузка Co, N | 6318 |
| Корпус | PA |
| Крепежный винт | M10 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 52 |
| Подшипник | UC204 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 12,7 |
| Серия | UCPA |
| Типоразмер | 204 |
| Ширина корпуса b, мм | 40 |
