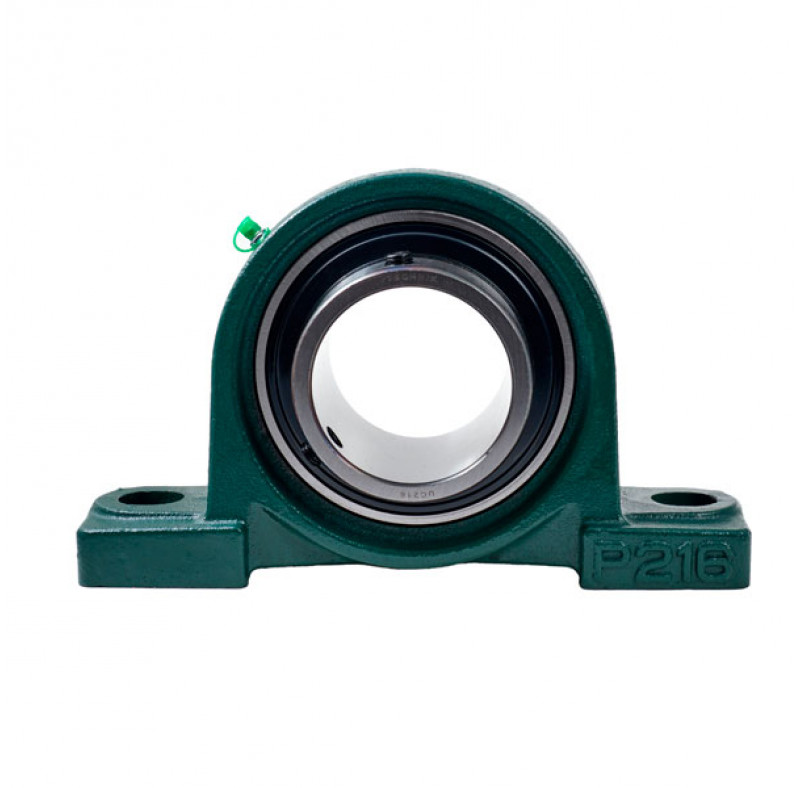

Подшипниковый узел UCP216 TECHNIX — готовый корпусной подшипниковый узел на лапах, который можно использовать при сборке и обслуживании промышленного оборудования. Посадочный диаметр под вал — 80 мм; подшипник — UC216; исполнение корпуса — P; материал по спецификации — чугун СЧ20.
Корпус на лапах рассчитан на установку на плоское основание или раму оборудования. Для модели указаны динамическая нагрузка C — 69065 Н и статическая нагрузка C0 — 50350 Н.
Основные характеристики
- Диаметр вала: 80 мм
- Подшипник: UC216
- Корпус: P
- Материал: чугун СЧ20
- Динамическая нагрузка C: 69065 Н
- Статическая нагрузка C0: 50350 Н
- Межцентровое расстояние креплений: 232 мм
- Длина корпуса: 292 мм
- Ширина корпуса: 78 мм
- Крепёжный винт: M20
При выборе модели учитывайте диаметр вала, тип корпуса, монтажные размеры и рабочую нагрузку.
| Характеристики | |
| Внутренний диаметр d, мм | 80 |
| Внутренняя глубина подшипника Bi, мм | 82,6 |
| Высота крепежной площадки g, мм | 30 |
| Высота от основания до середины центра оси подшипника h, мм | 88,9 |
| Диаметр крепежного отверстия S1, мм | 25 |
| Длина корпуса a, мм | 292 |
| Длина корпуса w, мм | 174 |
| Допустимая динамическая нагрузка C, N | 69065 |
| Допустимая статическая нагрузка Co, N | 50350 |
| Корпус | P |
| Крепежный винт | M20 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 232 |
| Подшипник | UC216 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 33,3 |
| Серия | UCP |
| Типоразмер | 216 |
| Ширина корпуса b, мм | 78 |
| Ширина крепежного отверстия S2, мм | 28 |
