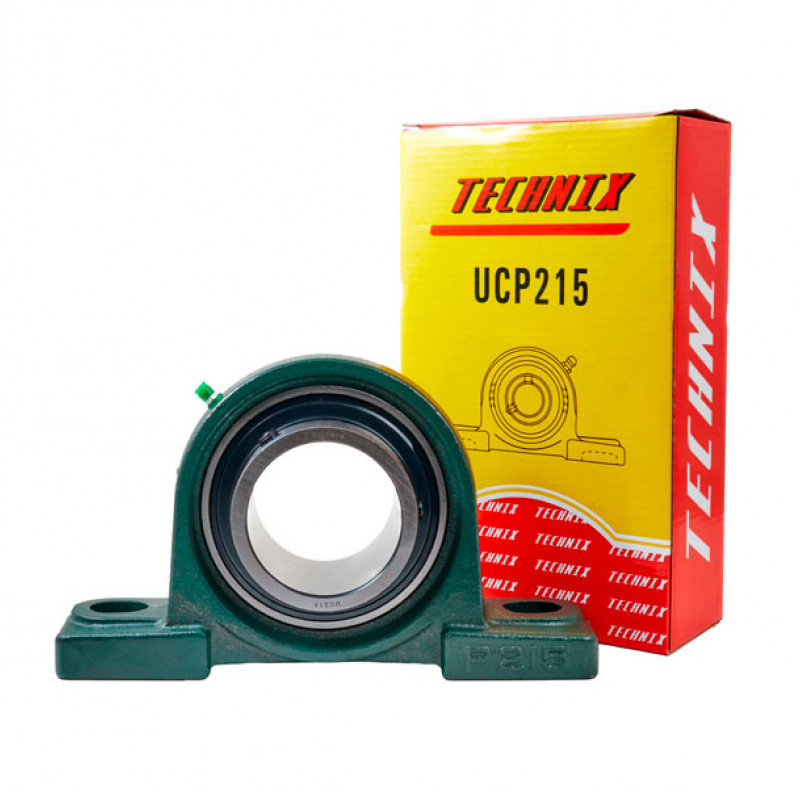

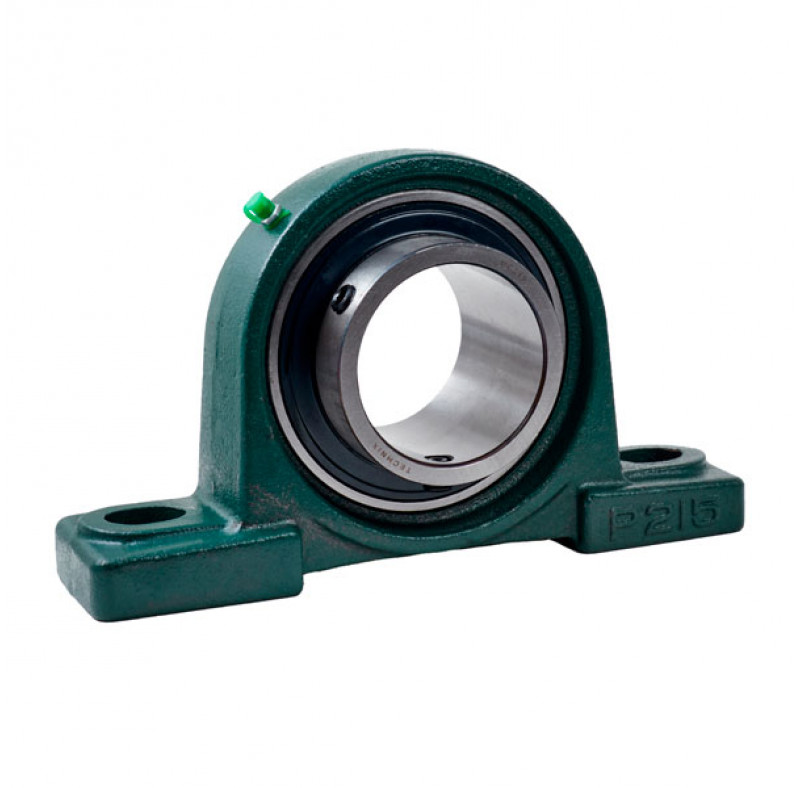

Подшипниковый узел UCP215 TECHNIX — корпусной узел на лапах с корпусным подшипником UC215 для вала 75 мм. Чугунный корпус P215 обеспечивает восприятие высоких динамических нагрузок 73,83 кН и статических нагрузок 55,24 кН с надежным креплением на плоские поверхности и компенсацией перекоса вала до 2 градусов.
Устройство и конструкция
Узел состоит из массивного чугунного корпуса P215 с двумя крепежными отверстиями под болты М20 и корпусного подшипника UC215 с расширенным внутренним кольцом и фиксирующими винтами М8. Встроенный смазочный ниппель прямого типа и двусторонняя защитная система с отражателем и резиновыми уплотнениями обеспечивают надежную защиту от пыли, грязи, влаги и длительное смазывание при работе в тяжелых условиях горнодобывающей и перерабатывающей промышленности.
Расшифровка наименования
- UC — корпусной подшипник вставной серии для корпусных узлов.
- P — корпус на лапах (плуммер-блок) с двумя крепежными отверстиями.
- 215 — типоразмер для вала 75 мм: длина корпуса 275 мм, межосевое расстояние крепежных отверстий 217 мм, высота центра вала от основания 82,6 мм, общая высота узла 162 мм, вес около 7,6 кг.
Применяемость на практике
UCP215 применяют как опору валов в мощных высоконагруженных агрегатах: конвейеров большой грузоподъемности, буровых установок, компрессорных станций высокого давления, гидравлических насосов, редукторов и приводных механизмов горнодобывающей, металлургической и перерабатывающей промышленности. Самоцентрирующаяся конструкция позволяет монтировать узел при значительных перекосах вала, облегчает техническое обслуживание и обеспечивает надежность при высоких циклических нагрузках.
Сферы применения
- конвейерные линии и транспортёрные системы
- дерево- и металлообрабатывающие станки
- сельскохозяйственное и пищевое оборудование
- вентиляторные и насосные установки
- общее машиностроительное и промышленное оборудование

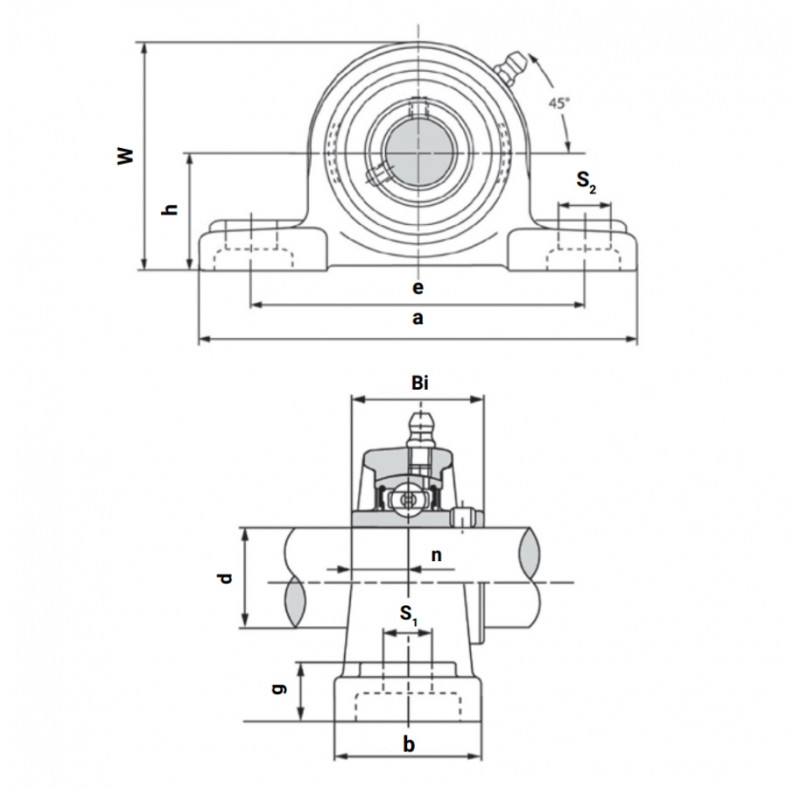

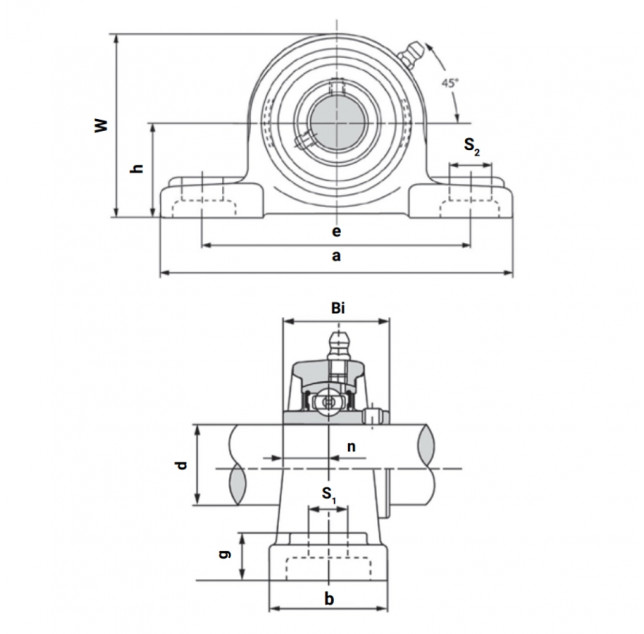

| Характеристики | |
| Внутренний диаметр d, мм | 75 |
| Внутренняя глубина подшипника Bi, мм | 77,8 |
| Высота крепежной площадки g, мм | 28 |
| Высота от основания до середины центра оси подшипника h, мм | 82,6 |
| Диаметр крепежного отверстия S1, мм | 25 |
| Длина корпуса a, мм | 275 |
| Длина корпуса w, мм | 162 |
| Допустимая динамическая нагрузка C, N | 64030 |
| Допустимая статическая нагрузка Co, N | 45885 |
| Корпус | P |
| Крепежный винт | M20 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 217 |
| Подшипник | UC215 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 33,3 |
| Серия | UCP |
| Типоразмер | 215 |
| Ширина корпуса b, мм | 74 |
| Ширина крепежного отверстия S2, мм | 28 |
