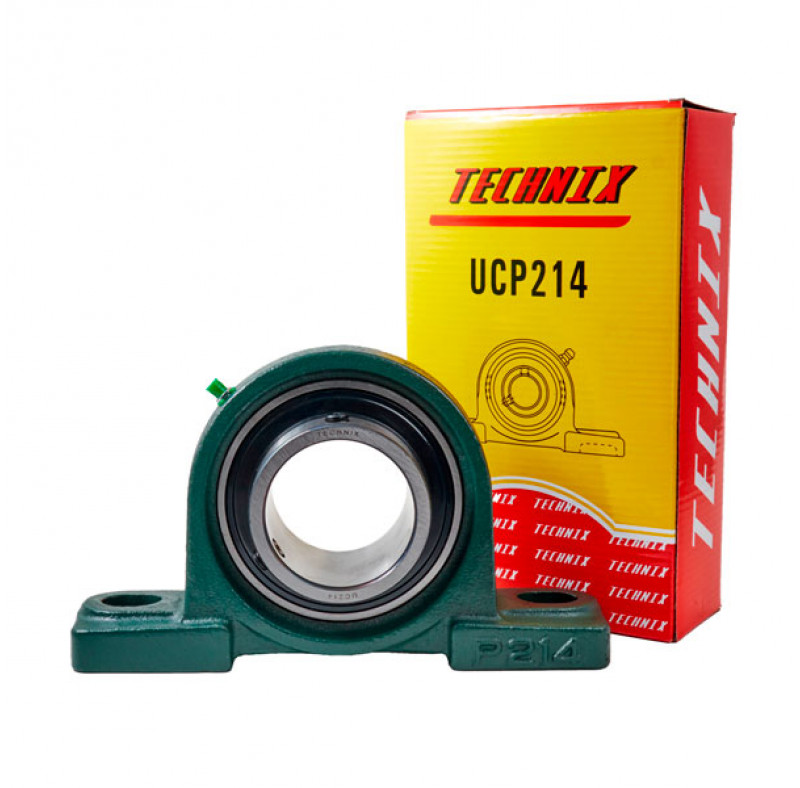

Подшипниковый узел UCP214 TECHNIX

Подшипниковый узел UCP214 TECHNIX — корпусной узел на лапах с корпусным подшипником UC214 для вала 70 мм. Чугунный корпус P214 обеспечивает восприятие высоких динамических нагрузок 60800 Н и статических нагрузок 45000 Н с надежным креплением на плоские поверхности и компенсацией перекоса вала до 2 градусов.

Устройство и конструкция

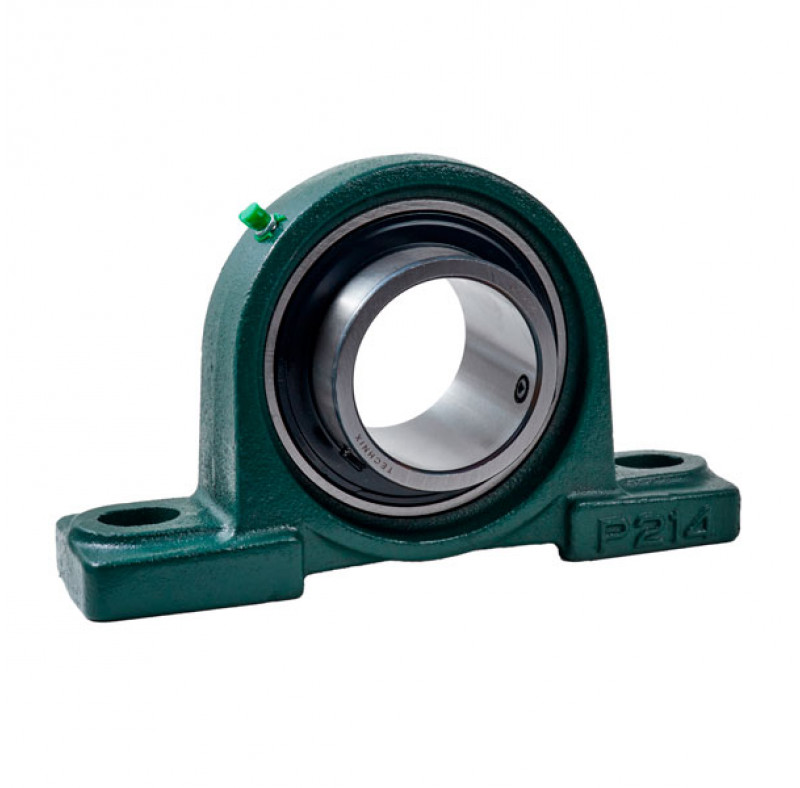

Узел состоит из массивного чугунного корпуса P214 с двумя крепежными отверстиями под болты М20 и корпусного подшипника UC214 с расширенным внутренним кольцом и двумя стопорными винтами М8. Встроенный смазочный ниппель прямого типа под углом 45 градусов и двусторонняя защитная система с металлическим отражателем и резиновыми уплотнениями обеспечивают надежную защиту от пыли, грязи и влаги при работе в условиях высокозапыленных производств и горнодобычи.

Расшифровка наименования

• UC — корпусной подшипник вставной серии для корпусных узлов.
• P — корпус на лапах (плуммер-блок) с двумя крепежными отверстиями.

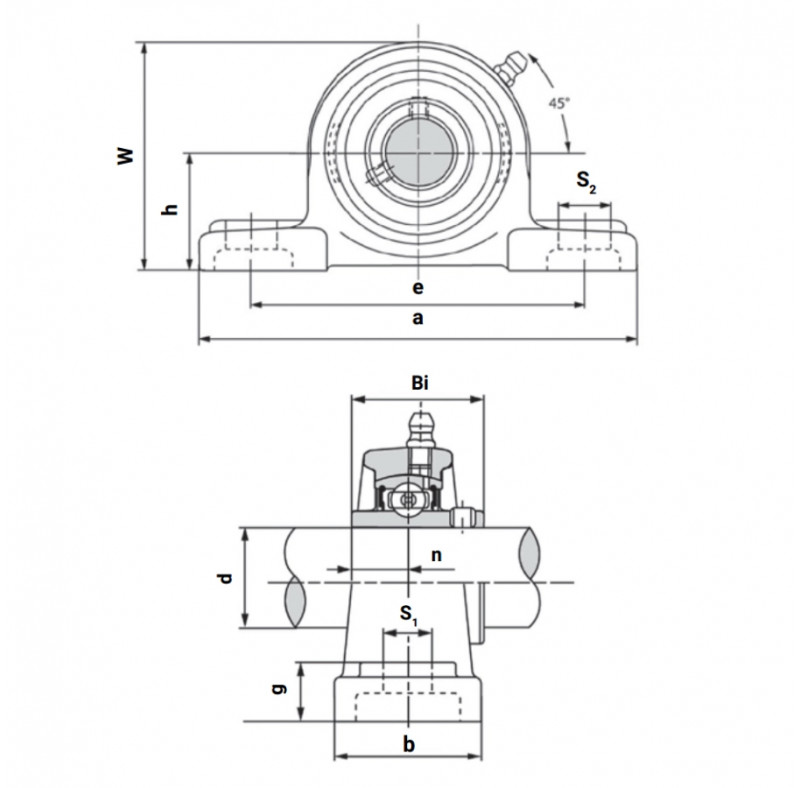

• 214 — типоразмер для вала 70 мм: длина корпуса 266 мм, межосевое расстояние крепежных отверстий 210 мм, высота центра вала от основания 79,4 мм, общая высота узла 156 мм, вес около 6,2 кг.

Применяемость на практике

UCP214 применяют как опору валов в мощных высоконагруженных агрегатах: конвейеров большой грузоподъемности, буровых установок, компрессорных станций, насосов высокого давления, редукторов и приводных механизмов тяжелой промышленности. Самоцентрирующаяся конструкция позволяет компенсировать значительные перекосы вала, облегчает монтаж и техническое обслуживание, обеспечивая надежность при высоких циклических и переменных нагрузках.

Сферы применения

• конвейерные линии и транспортёрные системы
• дерево- и металлообрабатывающие станки
• сельскохозяйственное и пищевое оборудование
• вентиляторные и насосные установки
• общее машиностроительное и промышленное оборудование
